Λεπτομέρειες:
|
Χρώμα: | Όπως σας απαιτήστε | Δάχος: | 0.3-0.8mm |
---|---|---|---|
Σύστημα ελέγχου: | ΠΛΚ | Τύπος κοπής: | Υδραυλικά, αυτόματα |
Εγγύηση: | 2 έτη | Δυνατότητα κύλισης: | 0.3-0.8mm |
Τέμνον υλικό λεπίδων: | Cr12 | Υλικό άξονα: | 45# χάλυβα |
Εξωτερική διάμετρος: | 70 χιλιοστά | ||
Επισημαίνω: | Αυτοματοποιημένη μηχανή σχηματισμού κυλίνδρων διπλού στρώματος,Διπλός ρόλος στρώματος που διαμορφώνει τη μηχανή |

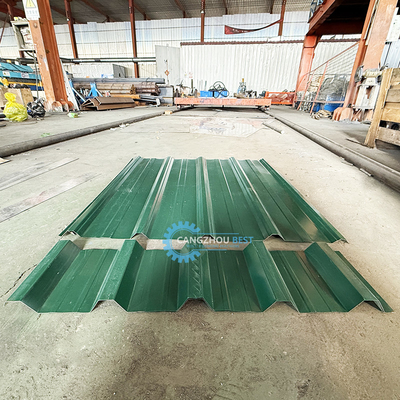

Πιο δημοφιλής μηχανή σχηματισμού φύλλων από τοίχους οροφής TR4
Παρακάτω παρατίθεται λεπτομερή τεχνική προδιαγραφή και έγγραφο διαμόρφωσης μηχανής για μια μηχανή σχηματισμού κυλίνδρων με διπλό στρώμα σε φύλλα οροφής, συμπεριλαμβανομένου πίνακα για σαφήνεια:
---
Τεχνικές προδιαγραφές μηχανής σχηματισμού κυλίνδρων διπλής στρώσης σε φύλλα οροφής**
1Γενική Επισκόπηση**

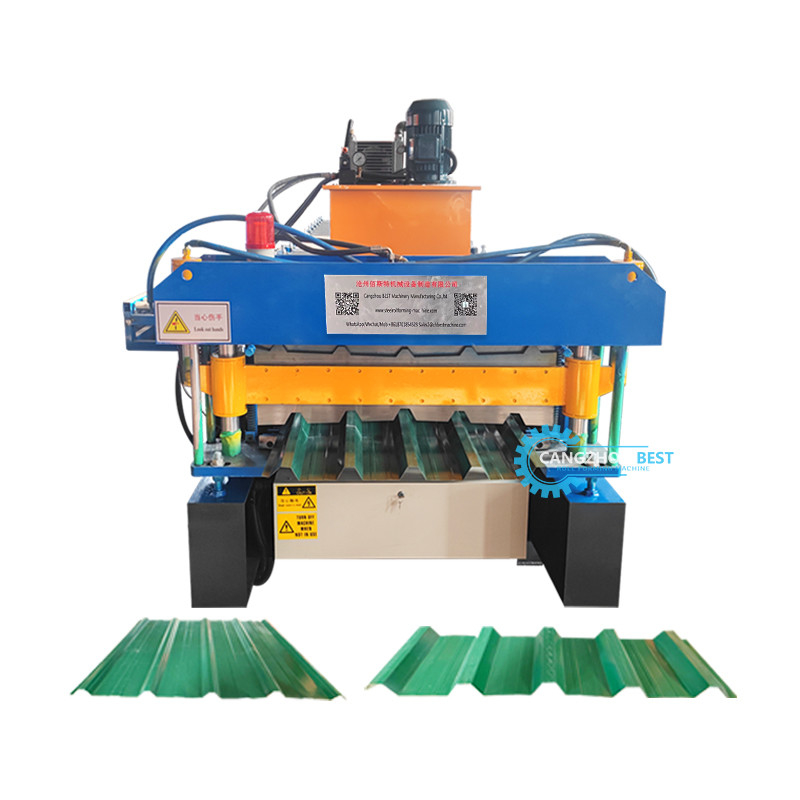

Η μηχανή σχηματισμού κυλίνδρων με διπλό στρώμα φύλλων οροφής** έχει σχεδιαστεί για την παραγωγή υψηλής ποιότητας διπλού στρώματος φύλλων οροφής, που χρησιμοποιούνται συνήθως για θερμική μόνωση, ηχομόνωση,και κατασκευαστικές εφαρμογές σύνθετων υλικώνΤο μηχάνημα είναι ικανό να σχηματίζει ταυτόχρονα δύο στρώματα υλικού (π.χ. μέταλλο και PVC) σε ένα ενιαίο, ανθεκτικό φύλλο στέγης.
2Βασικές τεχνικές προδιαγραφές**
Παραμέτρος Προδιαγραφές
Το μοντέλο μηχανής DLRF-850
** Συμφωνία υλικών** ** Βασικό στρώμα: Ζυγισμένο χάλυβα, αλουμίνιο, προβαμμένο χάλυβα (0,2 ∼ 1,2 mm πάχος)
Το πάνω στρώμα: PVC, αλουμίνιο ή επιπλέον μεταλλικό στρώμα.
Το πλάτος της τροχιάς είναι 800-1250 χιλιοστά.
Η ταχύτητα παραγωγής είναι 825 μέτρα/δευτερόλεπτο.
Οι σταθμοί σχηματισμού είναι 18-24 σταθμοί (ανάλογα με την πολυπλοκότητα του προφίλ).
Υλικό κυλίνδρου Χάλυβα χρωμίου υψηλού άνθρακα (GCr15) σκληρύνεται σε HRC 58 ̇62
Διάμετρος άξονα 60-80 χιλιοστά
Συστήματα κοπής υδραυλικά ή πνευματικά κούρεμα
Το μήκος κοπής είναι 12 μέτρα (προγραμματίζεται μέσω PLC)
Ακριβότητα κοπής ± 1 χιλιοστόμετρο.
Η δύναμη του κινητήρα είναι 1522 kW με VFD.
Το κιβώτιο ταχυτήτων είναι ελικοειδής μειωτής ταχυτήτων.
Σύστημα Ελέγχου. ΠΛΚ (Siemens/Omron/Mitsubishi) με οθόνη αφής 10 ιντσών.
Δύο μηχανοκίνητα αποσυσκευαστήρια με επεκτάσιμη μανδύα (Ø500~600 mm).
Η ταχύτητα μεταφοράς είναι 3 15 μ/min.
Η παροχή ενέργειας 380V, 50Hz, 3 φάσεις.
Οι διαστάσεις της μηχανής είναι 12 μέτρα × 2,2 μέτρα × 1,8 μέτρα.
Το βάρος της μηχανής είναι 812 τόνοι.
3. Διαμόρφωση μηχανής**
Συστατικό Περιγραφή
Δύο κινητήρες με πνευματικό φρένο για έλεγχο της έντασης.

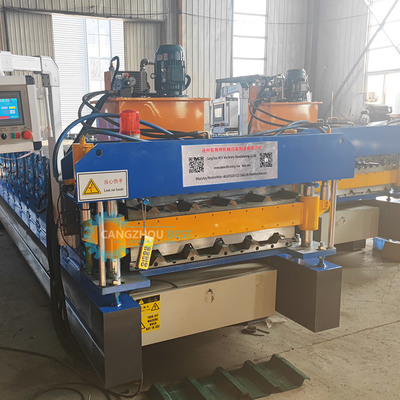

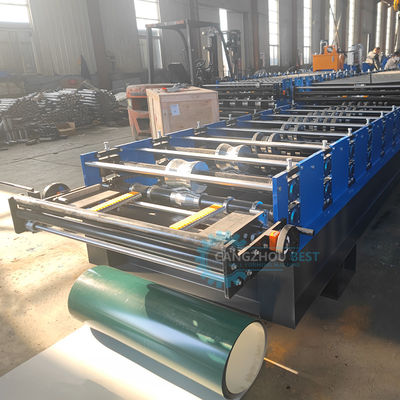

Ρολ Φόρμινγκ Μέινφρέιμ. 18-24 σετ σχηματισμού ρολ, ρυθμιζόμενο κενό ρολ για γρήγορη αλλαγή προφίλ.
Υδραυλικό Σύστημα Υδραυλική μονάδα ισχύος 5,5 kW για κοπή και πίεση
Η συσκευή κοπής είναι ένα κούρεμα με καρβίδιο.
**Εξόδου Μεταφορέας** **Μεταφορέας ζώνης με ρυθμιζόμενη ταχύτητα**
Ηλεκτρικό ντουλάπι. Συστατικά πιστοποιημένα CE με προστασία από υπερφόρτωση, περίβλημα IP54.
**Τα χαρακτηριστικά ασφαλείας** **Τα κουμπιά έκτακτης ανάγκης, οι φρουροί ασφαλείας, οι κουρτίνες φωτός (προαιρετικά)
4. Πρόσθετες επιλογές**
Παρακάτω είναι η επιλογή.
Το σύστημα λίπανσης... αυτόματο ψεκασμό ελαίου για ρόλους.
Προγραμματισμένα προφίλ για κοινά διπλά στρώματα.
Η εφαρμογή προστατευτικού στρώματος σε προβαμμένα σπείρα.
Αυτόματο σύστημα στοίβασης φύλλων.
Συμπυκνωτής αέρα Βοηθητικό πνευματικό σύστημα για πρόσθετες λειτουργίες
5. Διαστάσεις & Απαιτήσεις ισχύος**
Παραμέτρος Αξία
Το μήκος της μηχανής είναι 12 μέτρα.
Το πλάτος της μηχανής είναι 2,2 μέτρα.
Το ύψος της μηχανής είναι 1,8 μέτρα.
Η παροχή ενέργειας 380V, 50Hz, 3 φάσεις.
Το βάρος είναι 812 τόνοι.
6. Χαρακτηριστικά και οφέλη**
- **Υψηλή αποδοτικότητα**: Ταυτόχρονη διπλή στρώση για αυξημένη παραγωγικότητα.
- **Απόλυτη ακρίβεια**: PLC και HMI για ακριβή έλεγχο μήκους, ταχύτητας και προφίλ.
- **Ανθεκτικότητα**: Υψηλής ποιότητας υλικά και σκληροποιημένοι κυλίνδροι εξασφαλίζουν μακρά διάρκεια ζωής.
- ** Ευελιξία**: Ρυθμίζεται για διάφορα προφίλ και συνδυασμούς υλικών.
- **Ασφάλεια**: Συμμόρφωση με τα διεθνή πρότυπα ασφάλειας.
Ενημερώστε με αν χρειάζεστε περαιτέρω προσαρμογή ή πρόσθετες λεπτομέρειες!
