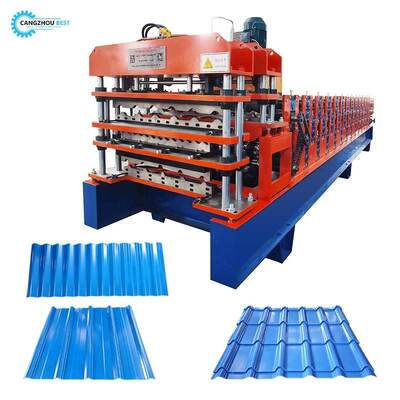

Μηχανή διαμόρφωσης κυλίνδρων πλακιδίων από χάλυβα τριών στρώσεων που εξοικονομεί χώρο

Μηχανή διαμόρφωσης κυλίνδρων για χαλυβδόφυλλα τριών επιπέδων εξοικονόμησης χώρου

Αυτή η μηχανή διαμόρφωσης κυλίνδρων διπλής στρώσης για στέγες και τοίχους από χαλυβδόφυλλα συνδυάζει τέλεια δύο μηχανές διαφορετικών μοντέλων, κάτι που μπορεί να εξοικονομήσει χώρο και είναι επίσης εύκολο στη λειτουργία. Τα δύο μοντέλα επιλέγονται σύμφωνα με τις ανάγκες των πελατών.

Η μηχανή διαμόρφωσης κυλίνδρων διπλής στρώσης για στέγες και τοίχους από χαλυβδόφυλλα αποτελείται από πλατφόρμα τροφοδοσίας, κύριο πυρήνα διαμόρφωσης, μηχανισμό κοπής, υδραυλικό σταθμό, ντουλάπι ελέγχου υπολογιστή, μετρητή υψηλής ακρίβειας και ούτω καθεξής

Λεπτομερείς πληροφορίες

Αποτυλίχτης

Χειροκίνητος αποτυλίχτης 5T

Χαρακτηριστικά: Ο μανδρέλιος και η βάση είναι τα δύο εξαρτήματα του αποτυλίχτη, ο μανδρέλιος συρρικνώνεται και διαστέλλεται με μηχανική συσκευή χειροκίνητα, αφού στερεωθεί το πηνίο στον μανδρέλιο, στη συνέχεια τοποθετείται το πηνίο μαζί με τον μανδρέλιο στη βάση.

Ισχύς: Καμία;

Ισχύς ανοίγματος και κλεισίματος τμημάτων: Μηχανική;

Ισχύς περιστροφής τμήματος: Έλξη από το σύστημα διαμόρφωσης;

Αριθμός τμημάτων: 4 τεμ.

Εύρος διαστολής τμήματος: 460 ~ 520mm;

Ύψος κέντρου μανδρελίου: 0,65m;

Ταχύτητα τροφοδοσίας: εξαρτάται από την ταχύτητα της μηχανής διαμόρφωσης κυλίνδρων;

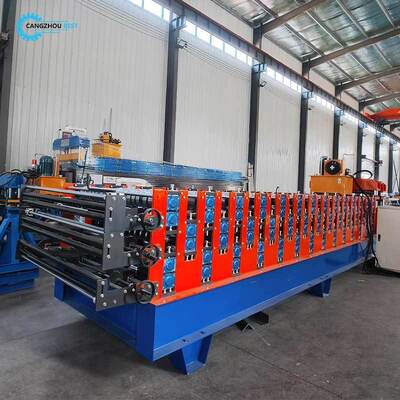

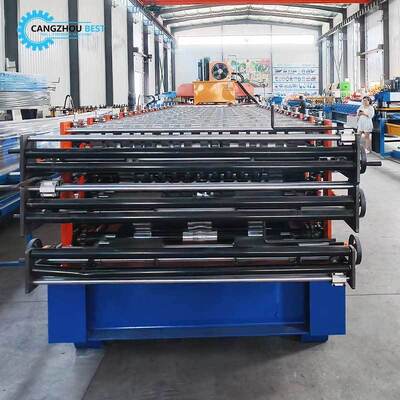

Μηχανή διαμόρφωσης κυλίνδρων

Κύλινδροι: σχεδιασμένοι από ανώτερους μηχανικούς με λογισμικό Auto-cad, κατασκευασμένοι από χάλυβα υψηλής ποιότητας 45# με εργαλεία μηχανών CNC και επικαλυμμένοι με σκληρό χρώμιο;

Άξονας: κατασκευασμένος από χάλυβα υψηλής ποιότητας 45# με εργαλεία μηχανών CNC;

Υποστηρικτικό πλαίσιο: χαλύβδινο πλαϊνό τοίχωμα για καθοδήγηση της βάσης ρουλεμάν του σταθμού διαμόρφωσης;

Αριθμός σταθμών κυλίνδρων: έως 18 ομάδες
Υλικό για κυλίνδρους: χάλυβας υψηλής ποιότητας 45# γυαλισμένος και επικαλυμμένος με χρώμιο HRC55-60°
Υλικό για άξονα: χάλυβας υψηλής ποιότητας 45# γυαλισμένος και επικαλυμμένος με χρώμιο HRC55-60°

Διάμετρος άξονα: 70mm

Πάχος πλαισίου: 14mm

Κάτω πλαίσιο: χάλυβας διατομής Η 36#

Συσκευή κοπής

Λειτουργία: η ενέργεια κοπής ελέγχεται από PLC. Η κύρια μηχανή σταματά αυτόματα και πραγματοποιείται η κοπή. Μετά την κοπή, η κύρια μηχανή ξεκινά αυτόματα.

Τροφοδοσία: υδραυλικός σταθμός;

Πλαίσιο: συγκολλητό χαλύβδινο πλαίσιο;

Διακόπτης διαδρομής: φωτοηλεκτρικός διακόπτης χωρίς επαφή;

Κοπή μετά τη διαμόρφωση: κόψτε το φύλλο μετά τη διαμόρφωση κυλίνδρων στο απαιτούμενο μήκος;

Μέτρηση μήκους: αυτόματη μέτρηση μήκους.

Υδραυλικό σύστημα

Υδραυλικός σταθμός

Ελέγχεται από αντλία λαδιού με γρανάζια. Αφού γεμίσει το υδραυλικό λάδι στη δεξαμενή υδραυλικού λαδιού, η αντλία κινεί τη μηχανή κοπής για να ξεκινήσει την εργασία κοπής.

Συνοδευτικός εξοπλισμός: Το σύστημα περιλαμβάνει ένα σετ υδραυλικής δεξαμενής, ένα σετ αντλίας υδραυλικού λαδιού, δύο υδραυλικούς σωλήνες και δύο σετ ηλεκτρομαγνητικών βαλβίδων.

Υιοθετούνται εξαρτήματα υδραυλικού συστήματος κορυφαίας μάρκας για να διασφαλιστεί η σταθερότητα και η διάρκεια ζωής, αποφεύγοντας διαρροές.

Παρέχει την αρχική ισχύ στον κόφτη μέσω μιας κλειστής δεξαμενής λαδιού. Είναι απενεργοποιημένο χωρίς κοπή, κάτι που μπορεί να εξοικονομήσει ενέργεια.

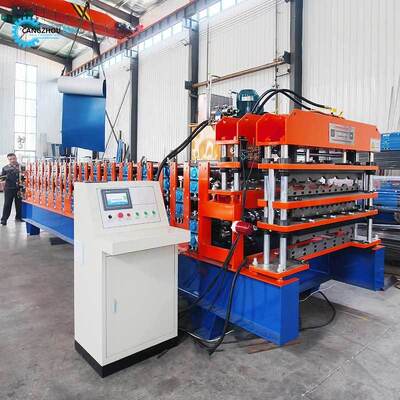

Ηλεκτρικό σύστημα ελέγχου

Αυτόματη μέτρηση μήκους: ένα εργαλείο μέτρησης μήκους που πιέζεται ελαφρά στην επιφάνεια του χαλυβδόφυλλου. Το εργαλείο θα κυλήσει με την ταχύτητα κίνησης του χαλυβδόφυλλου και στη συνέχεια θα ανιχνεύσει για να μετρήσει το μήκος του. Η ανακρίβεια μήκους μπορεί να διορθωθεί εύκολα.

Αυτόματη μέτρηση ποσότητας;

Το PLC χρησιμοποιείται για τον έλεγχο μήκους & ποσότητας. Η μηχανή θα κόψει αυτόματα στο μήκος και θα σταματήσει όταν επιτευχθεί η απαιτούμενη ποσότητα;

Πίνακας ελέγχου: Διακόπτης τύπου κουμπιού, οθόνη LED μήκους και ποσότητας;

Μονάδα μήκους: χιλιοστό;

Λειτουργία προστασίας από υπερφόρτωση κινητήρα, υπερβολικό ρεύμα συστήματος, βραχυκύκλωμα;

Εμφάνιση συνολικού μήκους και συνολικής ποσότητας που παράγεται.

Γιατί να μας επιλέξετε;

1. Είμαστε επαγγελματίας κατασκευαστής, οπότε μπορούμε να προσφέρουμε καλύτερη τιμή και εξυπηρέτηση μετά την πώληση και μικρότερο χρόνο παράδοσης.

2. Έχουμε ισχυρή σχεδιαστική & τεχνική ικανότητα, μπορούμε να σχεδιάσουμε και να κατασκευάσουμε σύμφωνα με τις απαιτήσεις του πελάτη.

3. Το εργοστάσιό μας έχει λάβει πιστοποίηση ISO 9001.

4. Έχουμε μεγάλη εμπειρία στην εγκατάσταση και την εκπαίδευση στο εξωτερικό.

5. Έχουμε εξάγει επιτυχώς τις μηχανές μας σε περισσότερες από 90 χώρες, όλοι έχουμε καλά σχόλια.

6. Παρέχουμε δωρεάν διετή εγγύηση για όλα τα προϊόντα μας.

7. Εμπορικό σήμα OEM.
