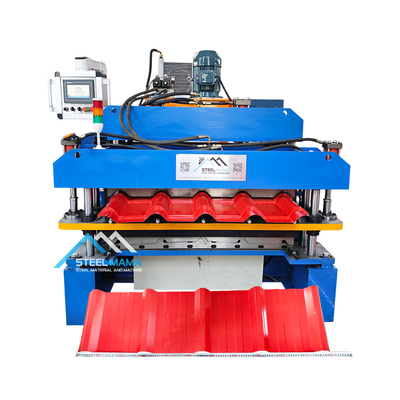

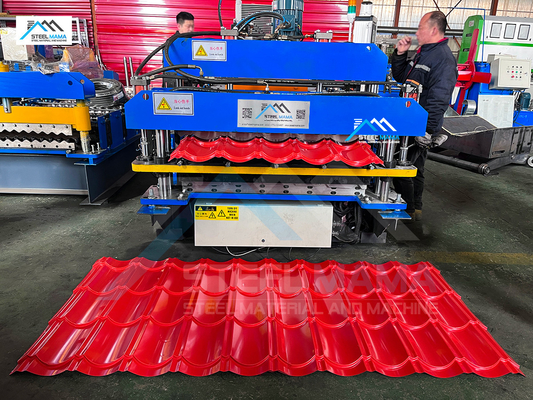

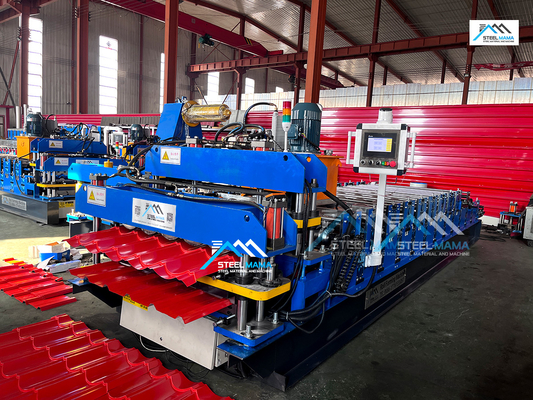

Μηχανή διαμόρφωσης κυλίνδρων λαμαρίνας διπλού προφίλ ελεγχόμενη από PLC για παραγωγή
Διαφορετικές μηχανές διαμόρφωσης στέγης μπορούν να παράγουν διαφορετικά σχήματα χαλύβδινων φύλλων στέγης και τοίχων σύμφωνα με τα σχέδια προφίλ και τις απαιτήσεις του πελάτη. Τα χαλύβδινα φύλλα στέγης και τοίχων είναι νέα δομικά υλικά με διάφορο πάχος και χρώματα. Τα τελικά προϊόντα χρησιμοποιούνται ως στέγες και τοίχοι γυμναστηρίων, αεροδρομίων, θεάτρων, εργοστασίων, αποθηκών, γκαράζ, εκθεσιακών κέντρων κ.λπ.
Κύρια Παράμετρος
| Όνομα |
Μοντέλο/Όνομα |
Ποσότητα |
Τεχνική Περιγραφή |
| 1. Σύστημα ξετυλίγματος |
Αυτόματο ξετύλιγμα τύπου βραχίονα (Με υπερηχητικό έλεγχο) |
1 σετ |
Τύπου βραχίονα, υδραυλική επέκταση, ηλεκτροκινητήρας ενεργά απελευθερώνει το φύλλο, με καρότσι πηνίου και βραχίονα πίεσης. |
| 2. Κύριο σύστημα διαμόρφωσης |
Συσκευή προ-κοπής |
1 σετ |
1. Υλικό κυλίνδρων: Χάλυβας Νο.45 με επιφανειακή βαφή σκληρού χρωμίου.
2. Υλικό άξονα κυλίνδρων: Νο.45
3. Τύπος εσωτερικής δομής στήριξης κυλίνδρων: κολόνα οδηγός
4. Κινητήρας μειωτήρα ταχύτητας με γραναζωτό πινάκιο, οι πίσω/εμπρός κύλινδροι κινούνται από αλυσίδα, μέρος των άνω/κάτω κυλίνδρων κινούνται από γρανάζι
5. Υλικό λεπίδας κοπής Cr12 με θερμική επεξεργασία
6. Υλικό μήτρας διάτρησης υιοθετεί χάλυβα Νο.45 με νιτρίδια.
|
| Συσκευή τροφοδοσίας οδηγός |
1 σετ |
| Συσκευή κάλυψης φιλμ |
1 σετ |
| Σύστημα διαμόρφωσης κυλίνδρων |
1 σετ |
| Σύστημα πίεσης |
2 σετ |
| Συσκευή μετα-κοπής |
1 σετ |
| Πλήρες κάλυμμα ασφαλείας |
1 σετ |
| 3. Σύστημα εξόδου |
Τραπέζι στήριξης |
2 σετ |
Για τη στήριξη της τελικής πλάκας |
| 4. Υδραυλικό σύστημα |
1 σετ |
Απομονωμένος υδραυλικός σταθμός για την κύρια μηχανή και το ξετύλιγμα. |
| 5. Ηλεκτρικό σύστημα ελέγχου |
1 σετ |
1. Έλεγχος PLC, αυτόματη κοπή σε μήκος με κωδικοποιητή
2. Στάδιο λειτουργίας: Οθόνη αφής + κουμπί
3. Συχνότητα AC για ρύθμιση της ταχύτητας
|
Λεπτομερείς Πληροφορίες
Ξετύλιγμα
5T χειροκίνητο ξετύλιγμα
Χαρακτηριστικά: Ο μανδρέλι και η βάση είναι τα δύο στοιχεία του ξετυλίγματος, το μανδρέλι συρρικνώνεται και επεκτείνεται με μηχανική συσκευή χειροκίνητα, αφού στερεωθεί το πηνίο στο μανδρέλι, στη συνέχεια τοποθετείται το πηνίο μαζί με το μανδρέλι στη βάση.
Ισχύς: Καμία;
Ισχύς ανοίγματος και κλεισίματος τμημάτων: Μηχανική;
Ισχύς περιστροφής τμήματος: Έλξη από το σύστημα διαμόρφωσης;
Αριθμός τμημάτων: 4 τεμ;
Εύρος επέκτασης τμημάτων: 460 ~ 520mm;
Ύψος κέντρου μανδρελιού: 0,65μ;
Ταχύτητα τροφοδοσίας: εξαρτάται από την ταχύτητα της μηχανής διαμόρφωσης κυλίνδρων;

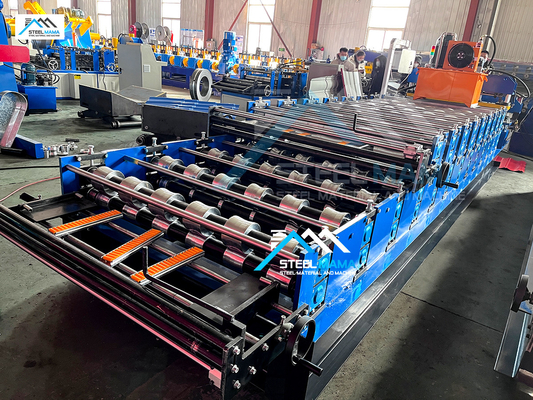

Μηχανή διαμόρφωσης κυλίνδρων
Κύλινδροι: σχεδιασμένοι από ανώτερους μηχανικούς με λογισμικό Auto-cad, κατασκευασμένοι από χάλυβα υψηλής ποιότητας 45# με εργαλεία μηχανών CNC και επικαλυμμένοι με σκληρό χρώμιο;
Άξονας: κατασκευασμένος από χάλυβα υψηλής ποιότητας 45# με εργαλεία μηχανών CNC;
Πλαίσιο στήριξης: τοίχωμα από χάλυβα για τη βάση στήριξης του σταθμού διαμόρφωσης;
Αριθμός σταθμών κυλίνδρων: έως 18 ομάδες
Υλικό για Κυλίνδρους: χάλυβας υψηλής ποιότητας 45# γυαλισμένος και επικαλυμμένος με χρώμιο HRC55-60°
Υλικό για άξονα: χάλυβας υψηλής ποιότητας 45# γυαλισμένος και επικαλυμμένος με χρώμιο HRC55-60°
Διάμετρος άξονα: 70mm
Πάχος πλάκας πλαισίου: 14mm
Κάτω πλαίσιο: χάλυβας διατομής Η 36#
Συσκευή κοπής
Λειτουργία: η ενέργεια κοπής ελέγχεται από το PLC. Η κύρια μηχανή σταματά αυτόματα και πραγματοποιείται η κοπή. Μετά την κοπή, η κύρια μηχανή ξεκινά αυτόματα.
Τροφοδοσία: υδραυλικός σταθμός;
Πλαίσιο: συγκολλητό χαλύβδινο πλαίσιο;
Διακόπτης διαδρομής: μη επαφής φωτοηλεκτρικός διακόπτης;
Κοπή μετά τη διαμόρφωση: κόβει το φύλλο μετά τη διαμόρφωση κυλίνδρων στο απαιτούμενο μήκος;
Μέτρηση μήκους: αυτόματη μέτρηση μήκους.
Υδραυλικό σύστημα
Υδραυλικός σταθμός
Ελέγχεται από αντλία λαδιού με γρανάζι. Μετά την πλήρωση του υδραυλικού λαδιού στη δεξαμενή υδραυλικού λαδιού, η αντλία κινεί τη μηχανή κοπής για να ξεκινήσει την εργασία κοπής.
Συνοδευτικός εξοπλισμός: Το σύστημα περιλαμβάνει ένα σετ υδραυλικής δεξαμενής, ένα σετ αντλίας υδραυλικού λαδιού, δύο υδραυλικούς σωλήνες και δύο σετ ηλεκτρομαγνητικών βαλβίδων.
Υιοθετούνται εξαρτήματα υδραυλικού συστήματος κορυφαίας μάρκας για να διασφαλιστεί η σταθερότητα και η διάρκεια ζωής, αποφεύγοντας διαρροές.
Παρέχει την αρχική ισχύ στον κόφτη μέσω κλειστής δεξαμενής λαδιού. Είναι απενεργοποιημένο χωρίς κοπή, γεγονός που μπορεί να εξοικονομήσει ενέργεια.
Ηλεκτρικό σύστημα ελέγχου
Αυτόματη μέτρηση μήκους: ένα εργαλείο μέτρησης μήκους που πιέζεται ελαφρά στην επιφάνεια του χαλύβδινου φύλλου. Το εργαλείο θα κυλήσει με την ταχύτητα κίνησης του χαλύβδινου φύλλου και στη συνέχεια θα ανιχνεύσει για να μετρήσει το μήκος του. Η ανακρίβεια μήκους μπορεί να διορθωθεί εύκολα.
Αυτόματη μέτρηση ποσότητας;
Το PLC χρησιμοποιείται για τον έλεγχο μήκους & ποσότητας. Η μηχανή θα κόψει αυτόματα στο μήκος και θα σταματήσει όταν επιτευχθεί η απαιτούμενη ποσότητα;
Πίνακας ελέγχου: Διακόπτης τύπου κουμπιού, οθόνη LED μήκους και ποσότητας;
Μονάδα μήκους: χιλιοστό;
Λειτουργία προστασίας από υπερφόρτωση κινητήρα, υπερβολικό ρεύμα συστήματος, βραχυκύκλωμα;
Εμφάνιση συνολικού μήκους και συνολικής ποσότητας που παράγεται.
Ροή Διαδικασίας
