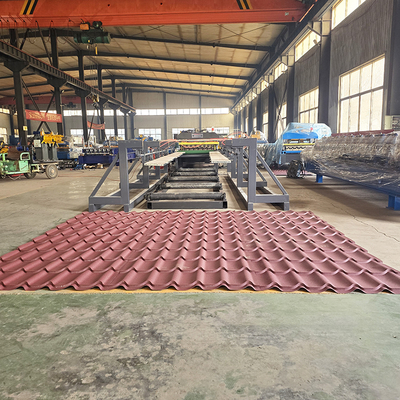

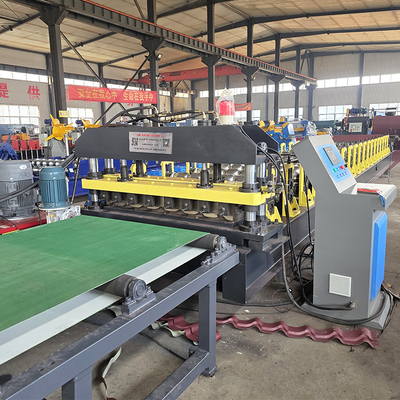

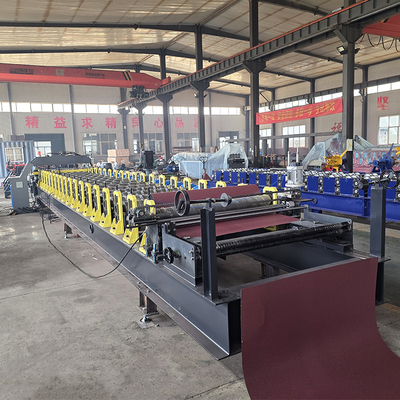

Αυτόματη Μηχανή Διαμόρφωσης Κεραμιδιών Σιδήρου με Χρώμα
Παράμετροι Προϊόντος
|
Κατάλληλο υλικό
|
PPGI GI AL
|
|
Πλάτος πηνίου
|
914/925/1000/1200/1220/1250mm κατόπιν παραγγελίας
|
|
Πάχος
|
0.3-0.8mm κατόπιν παραγγελίας
|
|
Ισχύς
|
380V 50Hz 3Phase κατόπιν παραγγελίας
|
|
Κύριος κινητήρας
|
5.5KW Siemens
|
|
Υδραυλικός κινητήρας
|
4KW Siemens
|
|
Ταχύτητα
|
15-30m/min
|
|
Σταθμοί διαμόρφωσης
|
12-18 σειρές
|
|
Υλικό κυλίνδρων
|
Χάλυβας Cr12 με θερμική επεξεργασία κενού HRC57°-60°
|
|
Υλικό άξονα
|
Χάλυβας 45# σβησμένος και σκληρυμένος
|
|
Διάμετρος άξονα
|
75mm
|
|
Αλυσίδα
|
1.2 ίντσες
|
|
Οθόνη HMI
|
Delta , Οθόνη αφής
|
|
PLC
|
Delta , Siemens
|
|
Ακρίβεια επεξεργασίας
|
Εντός 1mm
|
|
Μέγεθος
|
7.6m×1.5m×1.2m
|
|
Βάρος
|
4.5T
|
Λίστα μηχανημάτων:
| Αρ. |
Μηχανή |
Ποσότητα |
|
| 1 |
Φορτωτής βιδών για εξωθητήρα |
1 σετ |
Κύρια γραμμή εξώθησης πλακιδίων
Διαμόρφωση πλακιδίων κορυφογραμμής
|
| 2 |
Παράλληλος δίδυμος εξωθητήρας βιδών (PVC) |
1 σετ |
| 3 |
Φορτωτής κενού και χοάνη ξήρανσης |
1 σετ |
| 4 |
Μονός εξωθητήρας βιδών (ASA) |
1 σετ |
| 5 |
Μούχλα εξώθησης και διανομέας |
1 σετ |
| 6 |
Μούχλα βαθμονόμησης και συσκευή κοπής |
1 σετ |
| 7 |
Μονάδα απομάκρυνσης |
1 σετ |
| 8 |
Κόφτης |
1 σετ |
| 9 |
Στοίβαγμα |
1 σετ |
| 10 |
Φούρνος πλακιδίων κορυφογραμμής |
1 σετ |
| 11 |
Μηχανή διαμόρφωσης πλακιδίων κορυφογραμμής και μούχλα |
1 σετ |
| 12 |
Φορτωτής βιδών για μίξερ |
1 σετ |
Βοηθητικός εξοπλισμός |
| 13 |
Μονάδα μίξερ |
1 σετ |
| 14 |
Θραυστήρας |
1 σετ |
| 15 |
Σκόνη |
1 σετ |
Προδιαγραφές
1. ΞΕΤΥΛΙΧΤΗΣ
(1) Μέγιστο πλάτος: 600 mm
(2) Εσωτερική διάμετρος: Φ450 – Φ550 mm
(3) Εξωτερική διάμετρος: 1000 mm
(4) Μέγιστη χωρητικότητα φόρτωσης: 5000 kgs
2. ΜΗΧΑΝΗ ΔΙΑΜΟΡΦΩΣΗΣ ΚΥΛΙΝΔΡΩΝ
(1) Πάχος υλικού: 0.3-0.8mm PPGI και GI
(2) ΑΡΙΘΜΟΣ σταθμών κυλίνδρων: 14 ομάδες
(3) Υλικό για κυλίνδρους: υψηλής ποιότητας χάλυβας 45# γυαλισμένο και επικαλυμμένο με χρώμιο HRC55-60°
(4) Υλικό για άξονα: υψηλής ποιότητας χάλυβας 45# γυαλισμένο και επικαλυμμένο με χρώμιο HRC55-60°
(5) Διάμετρος άξονα: 70mm
(6) Πάχος πλαισίου: 14mm
(7) Κάτω πλαίσιο: χάλυβας H-section 36#
(8) Ισχύς κινητήρα: 3kw
(9) Τύπος κίνησης: 1.0＂ Αλυσίδα
(10) Ταχύτητα: 8-12m/min
3. ΣΥΣΚΕΥΗ ΚΟΠΗΣ
(1) Υλικό για Cut-Off Modular: Χάλυβας Cr12 μετά από επεξεργασία
(2) Σκληρότητα για θερμική επεξεργασία: HRC55 – 60°
(3) Τύπος κοπής: Υδραυλική, Αυτόματη κοπή
(4) Κινητήρας για υδραυλική βάση: 3 kW
4.ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ PLC
(1) Τύπος: Σύστημα ελέγχου συχνότητας PLC με οθόνη αφής
(2) Μάρκα PLC: Delta
(3) Σφάλμα μήκους: ±2mm
(4) Γλώσσα: Αγγλικά και Κινέζικα
(5) Τάση: 380v/50HZ, 3Phase
(εξαρτάται από την απαίτηση του πελάτη)
5. ΣΤΑΘΜΟΣ ΥΔΡΑΥΛΙΚΗΣ ΑΝΤΛΙΑΣ
(1) Ισχύς κινητήρα: 3 kw
(2) Τύπος λαδιού: 46# υδραυλικό λάδι
(3) Μάρκα αντλίας: Κινέζικη μάρκα
(4) Ανεμιστήρας ψύξης
