Μηχανή διαμόρφωσης κυλίνδρων με υψηλής ακρίβειας μετρητή

Μηχανή διαμόρφωσης κυλίνδρων με υψηλής ακρίβειας μετρητή

Αυτό το Color Steel Sheet Double Layer Roof And Wall Roll Forming Machine είναι τέλεια συνδυασμένο με δύο διαφορετικά μοντέλα μηχανών μαζί, αυτό μπορεί να εξοικονομήσει χώρο και επίσης είναι εύκολο στη λειτουργία.Τα δύο μοντέλα επιλέγονται ανάλογα με τις ανάγκες των πελατών.

Χρώμα Steel Sheet Double Layer Roof And Wall Roll Forming Machine αποτελείται από πλατφόρμα τροφοδοσίας, κύριο πυρήνα χύτευσης, μηχανισμό κοπής, υδραυλικό σταθμό, ντουλάπι ελέγχου υπολογιστή,Μετρητής υψηλής ακρίβειας κλπ.

Λεπτομέρειες

Αποσυσκευαστής

5T χειροκίνητος αποσύρματος

Χαρακτηριστικά: Το καλώδιο και το υπόγειο είναι τα δύο συστατικά του decouiler, το καλώδιο συρρικνώνεται επεκτείνεται με μηχανική συσκευή χειροκίνητα, μετά την στερέωση του καλώδιου στο καλώδιο,Στη συνέχεια, βάλτε πίσω την τροχιά με το μαντράλ μαζί στο υπόγειο.

Δύναμη: Καμία.

Δύναμη ανοίγματος και κλεισίματος τμημάτων: Μηχανική.

Δύναμη περιστροφής του τμήματος: σύστημα σχηματισμού έλξης·

Αριθμός τμημάτων: 4 τεμάχια.

Πεδίο επέκτασης τμήματος: 460 ~ 520 mm.

ύψος του κέντρου της γωνίας: 0,65 m·

Ταχύτητα τροφοδοσίας: εξαρτάται από την ταχύτητα της μηχανής σχηματισμού κυλίνδρων

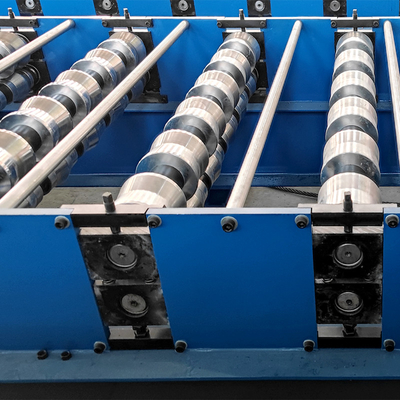

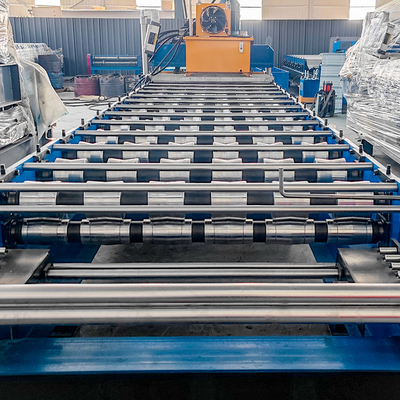

Μηχανή σχηματισμού ρολ

Ρολίστες: σχεδιασμένοι από ανώτερους μηχανικούς με λογισμικό Auto-cad, κατασκευασμένοι από υψηλής ποιότητας χάλυβα 45# από μηχανήματα CNC και επικαλυμμένοι με σκληρό χρώμιο.

Άξονας: κατασκευασμένος από χάλυβα υψηλής ποιότητας 45# με μηχανή CNC.

Υποστηρικτικό πλαίσιο: μεταλλική πλάκα για την καθοδήγηση του υπόγειου υπογείου του ρυμουλκούμενου σταθμού σχηματισμού.

Αριθμός σταθμών κυλίνδρων:έως 18 ομάδες
Υλικό για κυλίνδρους: χάλυβα υψηλής ποιότητας 45# γυαλισμένο και επικαλυμμένο με χρώμιο HRC55-60°
Υλικό για το άξονα: χάλυβα υψηλής ποιότητας 45# γυαλισμένο και επικαλυμμένο με χρώμιο HRC55-60°

Διάμετρος άξονα: 70 mm

Μονάδα διακόσμησης 14 mm

Κάτω πλαίσιο: 36# χάλυβα με τομή H

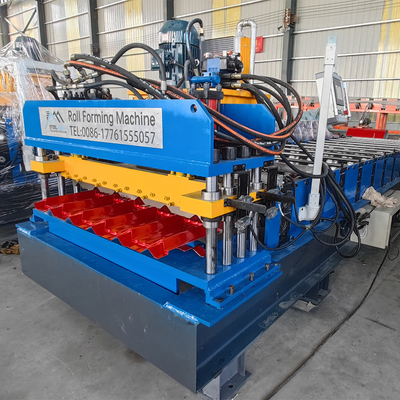

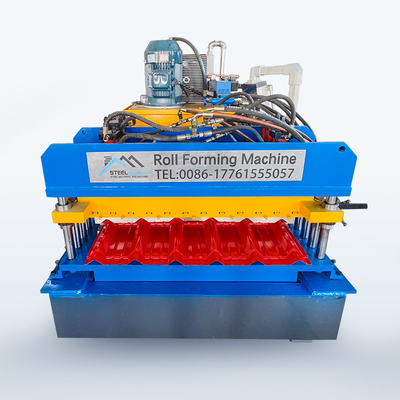

Συσκευή κοπής

Λειτουργία: η δράση κοπής ελέγχεται από PLC. Το κύριο μηχάνημα σταματά αυτόματα και η κοπή θα πραγματοποιηθεί. Μετά την κοπή, το κύριο μηχάνημα θα ξεκινήσει αυτόματα.

Ηλεκτρική τροφοδοσία: υδραυλικός σταθμός.

Πλαισίωμα: σιδηρουργικό πλαίσιο συγκόλλησης·

Διακόπτης ροής: φωτοηλεκτρικός διακόπτης χωρίς επαφή.

Κόψιμο μετά το σχηματισμό: κόψιμο του φύλλου μετά το σχηματισμό κυλίνδρου στο απαιτούμενο μήκος.

Μέτρηση μήκους: αυτόματη μέτρηση μήκους.

Υδραυλικό σύστημα

Υδραυλικός σταθμός

Μετά την πλήρωση του υδραυλικού ελαίου στην υδραυλική δεξαμενή ελαίου, η αντλία οδηγεί τη μηχανή κοπής για να ξεκινήσει τη δουλειά κοπής.

Εξοπλισμός συναρμολόγησης: Το σύστημα περιλαμβάνει ένα σύνολο υδραυλικής δεξαμενής, ένα σύνολο υδραυλικής αντλίας πετρελαίου, δύο υδραυλικούς σωλήνες και δύο σύνολα βαλβίδων ηλεκτρομαγνητισμού.

Υιοθετήθηκαν κορυφαία στοιχεία υδραυλικού συστήματος μάρκας για να διασφαλιστεί η σταθερότητα και η διάρκεια ζωής, να αποφευχθεί η διαρροή.

Η ηλεκτρική ενέργεια που παρέχεται στο κατεργαστή μέσω μιας κλειστής δεξαμενής πετρελαίου είναι κλειστή χωρίς διακοπή, γεγονός που μπορεί να εξοικονομήσει ενέργεια.

Ηλεκτρικό σύστημα ελέγχου

Αυτόματη μέτρηση μήκους: μία μονάδα εργαλείων μέτρησης μήκους που πιέζεται ελαφρά στην επιφάνεια του χαλκού.το tolling θα κυλήσει με την ταχύτητα κίνησης του χαλκού φύλλο και στη συνέχεια αίσθηση για να μετρήσει το μήκος τουΗ ανακρίβεια του μήκους μπορεί να διορθωθεί εύκολα.

Αυτοματοποιημένη μέτρηση ποσότητας·

Το PLC χρησιμοποιείται για τον έλεγχο του μήκους και της ποσότητας. Η μηχανή θα κόψει αυτόματα σε μήκος και θα σταματήσει όταν επιτευχθεί η απαιτούμενη ποσότητα.

Πίνακας ελέγχου: διακόπτης τύπου κουμπιού, μήκος και ποσότητα οθόνης LED·

Μονάδα μήκους: χιλιοστόμετρο·

λειτουργία προστασίας από υπερφόρτωση κινητήρα, υπερστροφή συστήματος, προστασία από βραχυκύκλωμα·

Δείχνει το συνολικό μήκος και τη συνολική παραγόμενη ποσότητα.
