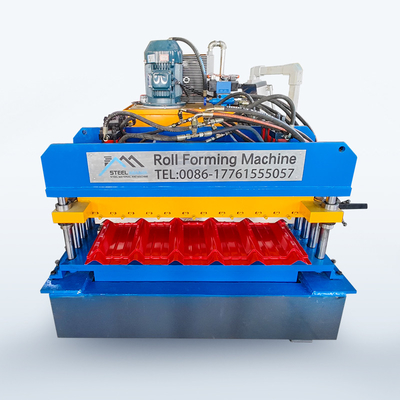

Μηχανή διαμόρφωσης κυλίνδρων για έγχρωμο χαλύβδινο κεραμίδι και λαμαρίνα στέγης διπλής στρώσης
Διαφορετικές μηχανές διαμόρφωσης πάνελ στέγης μπορούν να παράγουν διαφορετικά σχήματα χαλύβδινων πάνελ στέγης και τοίχων σύμφωνα με τα σχέδια προφίλ και τις απαιτήσεις του πελάτη. Τα χαλύβδινα πάνελ στέγης και τοίχων είναι νέα δομικά υλικά με διάφορα πάχη και χρώματα. Τα τελικά προϊόντα χρησιμοποιούνται ως στέγες και τοίχοι γυμναστηρίων, αεροδρομίων, θεάτρων, εργοστασίων, αποθηκών, γκαράζ, εκθεσιακών κέντρων κ.λπ.
Κύρια Παράμετρος
| Όνομα |
Μοντέλο/Όνομα |
Ποσότητα |
Τεχνική Περιγραφή |
| 1. Σύστημα αποτύλιξης |
Αυτόματο αποτύλιξης τύπου βραχίονα (Με υπερηχητικό έλεγχο) |
1 σετ |
Τύπου βραχίονα, υδραυλική επέκταση, ηλεκτροκινητήρας απελευθερώνει ενεργά το φύλλο, με καρότσι πηνίου και βραχίονα πίεσης. |
| 2. Κύριο σύστημα διαμόρφωσης |
Συσκευή προ-κοπής |
1 σετ |
1. Υλικό κυλίνδρων: Χάλυβας Νο.45 με επιφανειακή βαφή σκληρού χρωμίου.
2. Υλικό άξονα κυλίνδρων: Νο.45
3. Τύπος εσωτερικής δομής στήριξης κυλίνδρων: οδηγός στήλης
4. Κινητήρας μειωτήρα ταχύτητας με γραναζωτό πινάκιο, οι πίσω/εμπρός κύλινδροι κινούνται από αλυσίδα, μέρος των άνω/κάτω κυλίνδρων κινούνται από γρανάζι
5. Υλικό λεπίδας κοπής Cr12 με θερμική επεξεργασία
6. Το υλικό μήτρας διάτρησης υιοθετεί χάλυβα Νο.45 με νιτρίδια.
|
| Συσκευή καθοδήγησης τροφοδοσίας |
1 σετ |
| Συσκευή κάλυψης φιλμ |
1 σετ |
| Σύστημα διαμόρφωσης κυλίνδρων |
1 σετ |
| Σύστημα πίεσης |
2 σετ |
| Συσκευή μετα-κοπής |
1 σετ |
| Πλήρες κάλυμμα ασφαλείας |
1 σετ |
| 3. Σύστημα εξόδου |
Τραπέζι στήριξης |
2 σετ |
Για τη στήριξη του τελικού πιάτου |
| 4. Υδραυλικό σύστημα |
1 σετ |
Απομονωμένος υδραυλικός σταθμός για την κύρια μηχανή και τον αποτυλιχτήρα. |
| 5. Ηλεκτρικό σύστημα ελέγχου |
1 σετ |
1. Έλεγχος PLC, αυτόματη κοπή σε μήκος με κωδικοποιητή
2. Στάδιο λειτουργίας: Οθόνη αφής + κουμπί
3. Συχνότητα AC για ρύθμιση της ταχύτητας
|
Λεπτομερείς Πληροφορίες
Αποτύλιχτης
5T χειροκίνητος αποτύλιχτης
Χαρακτηριστικά: Ο μανδρέλι και η βάση είναι τα δύο στοιχεία του αποτυλιχτή, το μανδρέλι συρρικνώνεται και επεκτείνεται με μηχανική συσκευή χειροκίνητα, αφού στερεωθεί το πηνίο στο μανδρέλι, στη συνέχεια τοποθετείται το πηνίο μαζί με το μανδρέλι πίσω στη βάση.
Ισχύς: Καμία;
Ισχύς ανοίγματος και κλεισίματος τμημάτων: Μηχανική;
Ισχύς περιστροφής τμήματος: Έλξη από το σύστημα διαμόρφωσης;
Αριθμός τμημάτων: 4 τεμ.
Εύρος επέκτασης τμημάτων: 460 ~ 520mm;
Ύψος κέντρου μανδρέλι: 0.65m;
Ταχύτητα τροφοδοσίας: εξαρτάται από την ταχύτητα της μηχανής διαμόρφωσης κυλίνδρων;
Μηχανή διαμόρφωσης κυλίνδρων
Κύλινδροι: σχεδιασμένοι από ανώτερους μηχανικούς με λογισμικό Auto-cad, κατασκευασμένοι από χάλυβα υψηλής ποιότητας 45# με εργαλεία μηχανών CNC και επικαλυμμένοι με σκληρό χρώμιο;
Άξονας: κατασκευασμένος από χάλυβα υψηλής ποιότητας 45# με εργαλεία μηχανών CNC;
Σκελετός στήριξης: τοίχωμα από χάλυβα για τη βάση ρουλεμάν του σταθμού διαμόρφωσης;
Αριθμός σταθμών κυλίνδρων: έως 18 ομάδες
Υλικό για Κυλίνδρους: χάλυβας υψηλής ποιότητας 45# γυαλισμένος και επικαλυμμένος με χρώμιο HRC55-60°
Υλικό για άξονα: χάλυβας υψηλής ποιότητας 45# γυαλισμένος και επικαλυμμένος με χρώμιο HRC55-60°
Διάμετρος άξονα: 70mm
Πάχος πλάκας πλαισίου: 14mm
Κάτω πλαίσιο: χάλυβας διατομής Η 36#
Συσκευή κοπής
Λειτουργία: η ενέργεια κοπής ελέγχεται από το PLC. Η κύρια μηχανή σταματά αυτόματα και πραγματοποιείται η κοπή. Μετά την κοπή, η κύρια μηχανή ξεκινά αυτόματα.
Τροφοδοσία: υδραυλικός σταθμός;
Πλαίσιο: συγκολλητό χαλύβδινο πλαίσιο;
Διακόπτης διαδρομής: μη επαφής φωτοηλεκτρικός διακόπτης;
Κοπή μετά τη διαμόρφωση: κόβει το φύλλο μετά τη διαμόρφωση κυλίνδρων στο απαιτούμενο μήκος;
Μέτρηση μήκους: αυτόματη μέτρηση μήκους.
Υδραυλικό σύστημα
Υδραυλικός σταθμός
Ελέγχεται από αντλία λαδιού με γρανάζι. Αφού γεμίσει το υδραυλικό λάδι στη δεξαμενή υδραυλικού λαδιού, η αντλία κινεί τη μηχανή κοπής για να ξεκινήσει την εργασία κοπής.
Συνοδευτικός εξοπλισμός: Το σύστημα περιλαμβάνει ένα σετ υδραυλικής δεξαμενής, ένα σετ αντλίας υδραυλικού λαδιού, δύο υδραυλικούς σωλήνες και δύο σετ ηλεκτρομαγνητικών βαλβίδων.
Υιοθετούνται εξαρτήματα υδραυλικού συστήματος κορυφαίας μάρκας για να διασφαλιστεί η σταθερότητα και η διάρκεια ζωής, αποφεύγοντας διαρροές.
Παρέχει την αρχική ισχύ στον κόφτη μέσω κλειστής δεξαμενής λαδιού. Είναι απενεργοποιημένο χωρίς κοπή, γεγονός που μπορεί να εξοικονομήσει ενέργεια.
Ηλεκτρικό σύστημα ελέγχου
Αυτόματη μέτρηση μήκους: ένα εργαλείο μέτρησης μήκους που πιέζεται ελαφρά στην επιφάνεια του χαλύβδινου φύλλου. Το εργαλείο θα κυλήσει με την ταχύτητα κίνησης του χαλύβδινου φύλλου και στη συνέχεια θα ανιχνεύσει για να μετρήσει το μήκος του. Η ανακρίβεια μήκους μπορεί να διορθωθεί εύκολα.
Αυτόματη μέτρηση ποσότητας;
Το PLC χρησιμοποιείται για τον έλεγχο μήκους & ποσότητας. Η μηχανή θα κόψει αυτόματα στο μήκος και θα σταματήσει όταν επιτευχθεί η απαιτούμενη ποσότητα;
Πίνακας ελέγχου: Διακόπτης τύπου κουμπιού, οθόνη LED μήκους και ποσότητας;
Μονάδα μήκους: χιλιοστό;
Λειτουργία προστασίας από υπερφόρτωση κινητήρα, υπερβολικό ρεύμα συστήματος, βραχυκύκλωμα;
Εμφάνιση συνολικού μήκους και συνολικής παραγόμενης ποσότητας.
Ροή Διαδικασίας
Το εργοστάσιό μας
| 1. Πώς να ζητήσετε ακριβή προσφορά για τη μηχανή κατασκευής πλαισίων; |
| 1.) Κανονικά δίνουμε ακριβή προσφορά βάσει του σχεδίου προφίλ, οπότε αν θέλετε να λάβετε ακριβή προσφορά, δείξτε μας πρώτα το σχέδιο προφίλ. |
| 2.) Η μηχανή θα μπορούσε να σχεδιαστεί σε πολλούς τύπους και μεθόδους, για το πλαίσιο της μηχανής, τη μάρκα PLC, τη μάρκα κινητήρα, όλα θα επηρεάσουν την τιμή. |
| 2. Όροι πληρωμής: |
| 30% T/T, το υπόλοιπο θα καταβληθεί πριν από την αποστολή μετά την επιθεώρηση. Επίσης δεχόμαστε πληρωμή L/C, O/A, D/P. |
| 3. Ποια είναι η εξυπηρέτηση μετά την πώληση; |
| Η περίοδος εγγύησης της μηχανής κατασκευής πλαισίων είναι 24 μήνες, εάν τα σπασμένα μέρη δεν μπορούν να επισκευαστούν, μπορούμε να στείλουμε νέα για αντικατάσταση δωρεάν, αλλά πρέπει να πληρώσετε μόνοι σας το κόστος express. Παρέχουμε την τεχνική υποστήριξη για όλη τη διάρκεια ζωής της Μηχανής Διαμόρφωσης Κυλίνδρων T Bar. |
| |
| 4. Πώς να επισκεφθείτε την εταιρεία σας; |
| α. Πετάξτε στο αεροδρόμιο του Πεκίνου: Με τρένο υψηλής ταχύτητας από το Beijing Nan προς Cangzhou Xi (1 ώρα), τότε μπορούμε να σας παραλάβουμε. |
| β. Πετάξτε στο αεροδρόμιο της Σαγκάης: Με τρένο υψηλής ταχύτητας από το Shanghai Hongqiao προς Cangzhou Xi (4,5 ώρες), τότε μπορούμε να σας παραλάβουμε. |
