Λεπτομέρειες:
|
Ονομασία: | Επαγγελματική μηχανή σχηματισμού κυλίνδρων κεραμίδων οροφής για την παραγωγή οροφής από χάλυβα | Χρώμα μηχανής: | κατά αίτηση |
---|---|---|---|
Τύπος πληρωμής: | Τ/Τ LC | Ταχύτητα: | 8-12m/min |
Υλικό κυλίνδρων: | 45# χάλυβα | Υλικό άξονα: | 45# χάλυβα |
Δύναμη: | 8.5KW | ||
Επισημαίνω: | Επαγγελματική μηχανή σχηματισμού κυλίνδρων από κεραμίδια οροφής,Μηχανή σχηματισμού κυλίνδρων από κεραμίδια οροφής,Επαγγελματικό μηχάνημα κατασκευής κεραμίδων οροφής από μέταλλο |

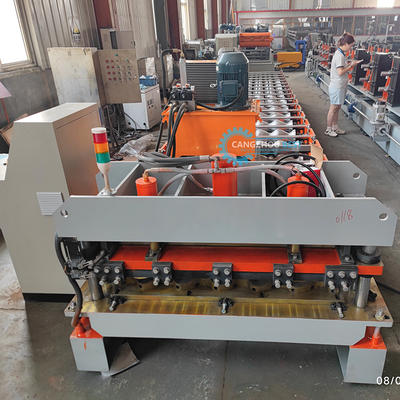

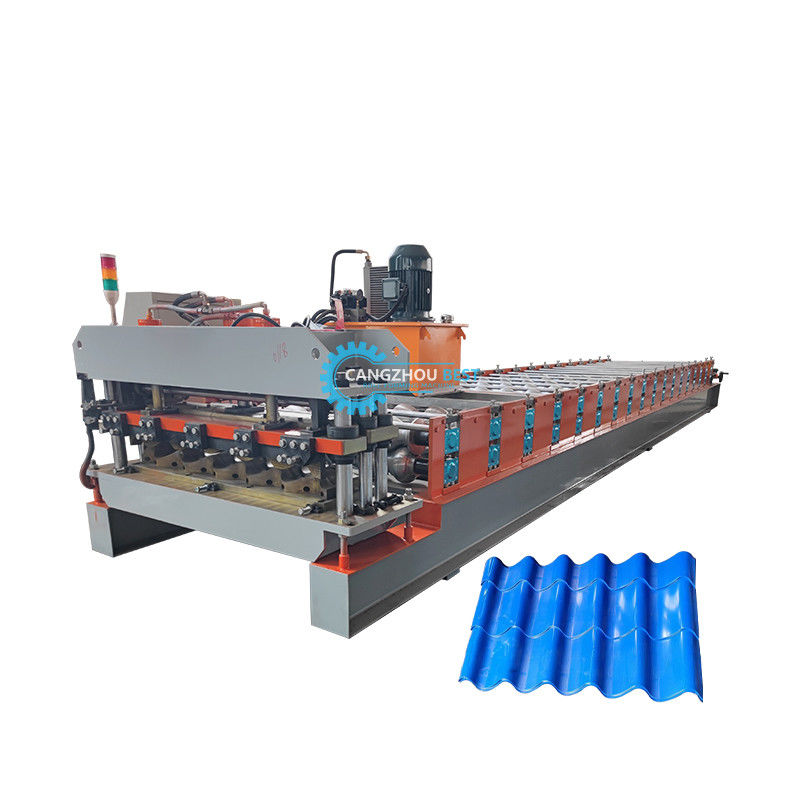

Επαγγελματική μηχανή σχηματισμού κυλίνδρων κεραμίδων οροφής για την παραγωγή οροφής από χάλυβα
Διαφορετικά μηχανήματα σχηματισμού οροφής μπορούν να παράγουν διαφορετικά σχήματα οροφής από χάλυβα σύμφωνα με τα σχέδια προφίλ και τις απαιτήσεις του πελάτη.Τα φύλλα τοίχου είναι νέα οικοδομικά υλικά με διάφορα πάχους και χρώματαΤα τελικά προϊόντα χρησιμοποιούνται ως οροφή και τοίχοι γυμναστηρίων, αεροδρομίων, θεάτρων, εργοστασίων, αποθηκών, γκαράζ, εκθεσιακών κέντρων κλπ.
Κύρια παράμετρος
Ονομασία | Πρότυπο/ονομασία | Ποσότητα | Τεχνική περιγραφή |
1Σύστημα αποσύνδεσης | Αυτοματοποιημένος αποσυσκευαστής τύπου βραχίονα (Με έλεγχο υπερήχων) | 1 σύνολο | Τύπος βραχίονα, υδραυλική επέκταση, ηλεκτρικός κινητήρας απελευθερώνει ενεργά το φύλλο, με καρότσι περιστροφής και βραχίονα πίεσης. |
2Κεντρικό σύστημα σχηματισμού | Συσκευή προκοπής | 1 σύνολο |
1Υλικό κυλίνδρου:Χάλυβας αριθ. 45 με σκληρή χρωματοποιημένη επιφάνεια. 2Υλικό κυλινδρικού άξονα: Όχι.45 3Τύπος εσωτερικής δομής υποστήριξης κυλίνδρου: στήλη καθοδήγησης 4.Κύκλωδικές ράβδοι με κινητήρα μειώσεως ταχύτητας, οι ρολάροι προς τα εμπρός/πίσω που κινούνται με αλυσίδα, μέρος των άνω/κάτω ρολάρων που κινούνται με ρολάρια 5- Χρησιμοποιείται για την επεξεργασία της λεπίδας 6Το υλικό τρύπησης υιοθετεί ατσάλι αριθ. 45 με θεραπεία νιτρικού. |
Συσκευή καθοδήγησης τροφοδοσίας | 1 σύνολο | ||
Συσκευή κάλυψης με φιλμ | 1 σύνολο | ||
Σύστημα σχηματισμού κυλίνδρων | 1 σύνολο | ||
Σύστημα πίεσης | Δύο σετ | ||
Συσκευή μετά την κοπή | 1 σύνολο | ||
Πλήρης κάλυψη ασφαλείας | 1 σύνολο | ||
3Σύστημα εξόδου | Πίνακας υποστήριξης | Δύο σετ | Για την υποστήριξη της τελικής πλάκας |
4Υδραυλικό σύστημα | 1 σύνολο | Διαχωρισμένος υδραυλικός σταθμός για την κύρια μηχανή και τον αποσύρτη. | |
5Ηλεκτρικό σύστημα ελέγχου | 1 σύνολο |
1. PLC έλεγχο, κωδικοποιητής αυτόματη κοπή σε μήκος 2Στάδιο λειτουργίας: οθόνη αφής + κουμπί 3. συχνότητα εναλλασσόμενου ρεύματος για ρύθμιση της ταχύτητας |
Λεπτομέρειες
Αποσυσκευαστής
5T χειροκίνητος αποσύρματος
Χαρακτηριστικά: Το καλώδιο και το υπόγειο είναι τα δύο συστατικά του decouiler, το καλώδιο συρρικνώνεται επεκτείνεται με μηχανική συσκευή χειροκίνητα, μετά την στερέωση του καλώδιου στο καλώδιο,Στη συνέχεια, βάλτε πίσω την τροχιά με το μαντράλ μαζί στο υπόγειο.
Δύναμη: Καμία.
Δύναμη ανοίγματος και κλεισίματος τμημάτων: Μηχανική.
Δύναμη περιστροφής του τμήματος: σύστημα σχηματισμού έλξης·
Αριθμός τμημάτων: 4 τεμάχια.
Πεδίο επέκτασης τμήματος: 460 ~ 520 mm.
ύψος του κέντρου της γωνίας: 0,65 m·
Ταχύτητα τροφοδοσίας: εξαρτάται από την ταχύτητα της μηχανής σχηματισμού κυλίνδρων

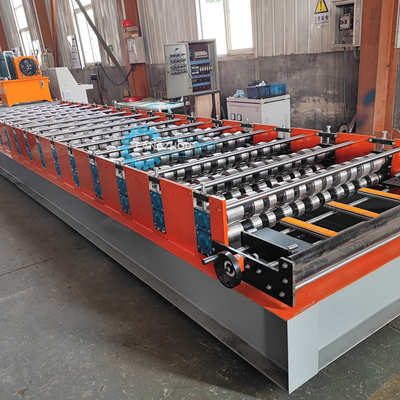

Μηχανή σχηματισμού ρολ
Ρολίστες: σχεδιασμένοι από ανώτερους μηχανικούς με λογισμικό Auto-cad, κατασκευασμένοι από χάλυβα υψηλής ποιότητας 45# από μηχανήματα CNC και επικαλυμμένοι με σκληρό χρώμιο.
Άξονας: κατασκευασμένος από χάλυβα υψηλής ποιότητας 45# με μηχανή CNC.
Υποστηρικτικό πλαίσιο: μεταλλική πλάκα για την καθοδήγηση του υπόγειου υπογείου του ρυμουλκούμενου σταθμού σχηματισμού.
Αριθμός σταθμών κυλίνδρων:έως 18 ομάδες
Υλικό για κυλίνδρους: χάλυβα υψηλής ποιότητας 45# γυαλισμένο και επικαλυμμένο με χρώμιο HRC55-60°
Υλικό για το άξονα: χάλυβα υψηλής ποιότητας 45# γυαλισμένο και επιχρωματισμένο με χρώμιο HRC55-60°
Διάμετρος άξονα: 70 mm
Μονάδα διακόσμησης 14 mm
Κάτω πλαίσιο: 36# χάλυβα με τομή H

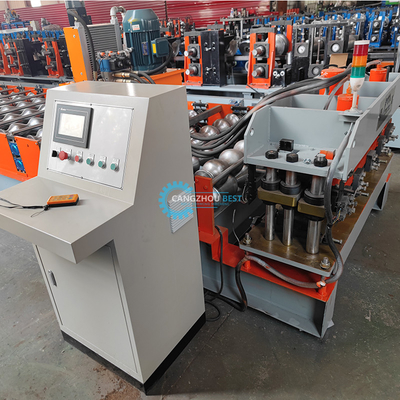

Συσκευή κοπής
Λειτουργία: η δράση κοπής ελέγχεται από PLC. Το κύριο μηχάνημα σταματά αυτόματα και η κοπή θα πραγματοποιηθεί. Μετά την κοπή, το κύριο μηχάνημα θα ξεκινήσει αυτόματα.
Ηλεκτρική τροφοδοσία: υδραυλικός σταθμός.
Πλαισίωμα: σιδηρουργικό πλαίσιο συγκόλλησης·
Διακόπτης ροής: φωτοηλεκτρικός διακόπτης χωρίς επαφή.
Κόψιμο μετά το σχηματισμό: κόψιμο του φύλλου μετά το σχηματισμό κυλίνδρου στο απαιτούμενο μήκος.
Μέτρηση μήκους: αυτόματη μέτρηση μήκους.
Υδραυλικό σύστημα
Υδραυλικός σταθμός
Μετά την πλήρωση του υδραυλικού ελαίου στην υδραυλική δεξαμενή ελαίου, η αντλία οδηγεί τη μηχανή κοπής για να ξεκινήσει τη δουλειά κοπής.
Εξοπλισμός συναρμολόγησης: Το σύστημα περιλαμβάνει ένα σύνολο υδραυλικής δεξαμενής, ένα σύνολο υδραυλικής αντλίας πετρελαίου, δύο υδραυλικούς σωλήνες και δύο σύνολα βαλβίδων ηλεκτρομαγνητισμού.
Υιοθετήθηκαν κορυφαία στοιχεία υδραυλικού συστήματος μάρκας για να εξασφαλιστεί η σταθερότητα και η διάρκεια ζωής, να αποφευχθεί η διαρροή.
Η ηλεκτρική ενέργεια που παρέχεται στο κατεργαστή μέσω μιας κλειστής δεξαμενής πετρελαίου είναι κλειστή χωρίς διακοπή, γεγονός που μπορεί να εξοικονομήσει ενέργεια.
Ηλεκτρικό σύστημα ελέγχου
Αυτόματη μέτρηση μήκους: μία μονάδα εργαλείων μέτρησης μήκους που πιέζεται ελαφρά στην επιφάνεια του χαλκού.το tolling θα κυλήσει με την ταχύτητα κίνησης του χαλκού φύλλο και στη συνέχεια αίσθηση για να μετρήσει το μήκος τουΗ ανακρίβεια του μήκους μπορεί να διορθωθεί εύκολα.
Αυτοματοποιημένη μέτρηση ποσότητας·
Το PLC χρησιμοποιείται για τον έλεγχο του μήκους και της ποσότητας. Η μηχανή θα κόψει αυτόματα σε μήκος και θα σταματήσει όταν επιτευχθεί η απαιτούμενη ποσότητα.
Πίνακας ελέγχου: διακόπτης τύπου κουμπιού, μήκος και ποσότητα οθόνης LED·
Μονάδα μήκους: χιλιοστόμετρο·
λειτουργία προστασίας από υπερφόρτωση κινητήρα, υπερστροφή συστήματος, προστασία από βραχυκύκλωμα·
Δείχνει το συνολικό μήκος και τη συνολική παραγόμενη ποσότητα.
Ύδρευση διαδικασίας
Το εργοστάσιό μας
1.Πώς να ζητήσετε την ακριβή προσφορά της μηχανής κατασκευής πλαισίου; |
1Συνήθως δίνουμε την ακριβή προσφορά με βάση το προφίλ σχεδιασμού, οπότε αν θέλετε να πάρετε την ακριβή προσφορά, δείξτε μας πρώτα το προφίλ σχεδιασμού. |
2Η μηχανή μπορεί να σχεδιαστεί με πολλούς τύπους και μεθόδους, για το πλαίσιο της μηχανής, το σήμα PLC, το σήμα του κινητήρα όλα θα επηρεάσουν την τιμή. |
2Όροι πληρωμής: |
30% T/T, το υπόλοιπο πρέπει να καταβληθεί πριν από την αποστολή μετά την επιθεώρηση. Επίσης δεχόμαστε την πληρωμή L/C, O/A, D/P. |
3Ποια είναι η υπηρεσία σας μετά την πώληση; |
Η περίοδος εγγύησης της μηχανής είναι 24 μήνες, αν τα σπασμένα μέρη δεν μπορούν να επισκευαστούν, μπορούμε να στείλουμε καινούργια για να αντικατασταθούν δωρεάν, αλλά πρέπει να πληρώσετε το έξοδο από μόνοι σας.παρέχουμε την τεχνική υποστήριξη για όλη τη διάρκεια ζωής της μηχανής σχηματισμού κυλίνδρων T Bar. |
4- Πώς να επισκεφθείτε την εταιρεία σας; |
Α. Πετάξτε στο αεροδρόμιο του Πεκίνου: Με τρένο υψηλής ταχύτητας Από το Πεκίνο Ναν στο Cangzhou Xi (1 ώρα), τότε μπορούμε να σας πάρουμε. |
Β. Πετάξτε στο αεροδρόμιο της Σαγκάης: Με τρένο υψηλής ταχύτητας Από τη Σαγκάη Χονγκκιάο στο Cangzhou Xi ((4,5 ώρες), τότε μπορούμε να σας πάρουμε. |
