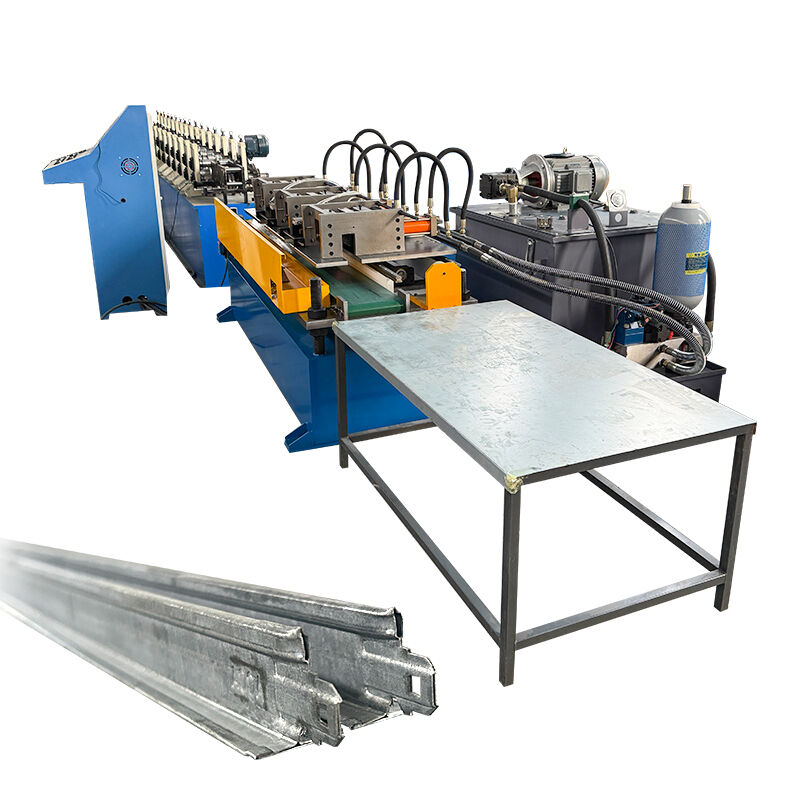

Γρήγορη ταχύτητα T24X26 υδραυλική μηχανή σχηματισμού κυλίνδρων με τρυπήματα

Μηχανή διαμόρφωσης κρύου κυλίνδρου υψηλής ταχύτητας υδραυλικής διάτρησης T38X24 Main T Grid

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΪΟΝΤΟΣ

1. Εξοπλισμός ελέγχου οθόνης αφής, εύκολος στη χρήση

2. Το φινίρισμα επιφάνειας του προφίλ παραγωγής είναι καλό. Η γαλβανισμένη πλάκα κάνει

δεν βλάπτει τον ψευδάργυρο, η χρωματική επίστρωση δεν πέφτει το χρώμα και το σχήμα μπορεί

να ταιριάζει πολύ με το σχέδιο σχεδίασης σε αναλογία 1:1.

3. Ο μηχανικός εξοπλισμός είναι στιβαρός και ανθεκτικός, λιγότερο αστοχία και χαμηλός

έξοδα συντήρησης.

4. Χαμηλό ποσοστό αποβλήτων της παραγωγής προφίλ, Εξοικονόμηση κόστους παραγωγής.

Αυτός ο εξοπλισμός χρησιμοποιείται για την παραγωγή πλαισίου πόρτας, στήριξης σιδηροτροχιάς παραθύρου, ράφι αποθήκευσης, συρταρωτό συρτάρι, καρίνα από ελαφρύ χάλυβα, σωλήνα, προστατευτικό κιγκλίδωμα αυτοκινητόδρομου και ούτω καθεξής.

Ολόκληρη η γραμμή παραγωγής αποτελείται από μια σχάρα τοποθέτησης υλικών, την κύρια μηχανή διαμόρφωσης και την υδραυλική μηχανή διάτρησης-κοπής μήκους σετ. Η κοπή του δεν συνεπάγεται απόβλητα, τη μη παραγωγή απορριμμάτων κοπής και την εξοικονόμηση κόστους υλικού, με υψηλή απόδοση παραγωγής.

1).Εσωτερική διάμετρος πηνίου υλικού: 450mm-550mm

2). Μέγιστο πλάτος πηνίου: 300mm

3).Χωρητικότητα: 1,5Τ

1) Υλικό άξονα:υψηλής ποιότητας χάλυβας Νο.45 μετά την επεξεργασία

2) Η διάμετρος εξόδου είναι 50 mm

3) Υλικό κυλίνδρων:Cr12 γυαλισμένο και επικαλυμμένο με χρώμιο HRC55-60°

4) Ταχύτητα διαμόρφωσης: 30m/min

5) Ισχύς κύριου κινητήρα: 5,5 kw

6) Σταθμός κυλίνδρων: 10-12 σταθμοί

7)Τάση:380v,50Hz,3 φάση

8) Δομή του κύριου πλαισίου:αναμνηστική αψίδα

9) Συσκευή ελέγχου: αυτόματος έλεγχος cuputer, από PLC, λειτουργεί εύκολα

10) Συσκευή κοπής:υδραυλική κοπή παρακολούθησης (μπορείτε επίσης να ζητήσετε να προσθέσετε έναν σερβοκινητήρα,

η ταχύτητα παραγωγής μπορεί να είναιέφτασε τα 40-60 m/min)

11) Μετάδοση:κίνηση ταχυτήτων

1). Υλικό λεπίδας: Χάλυβας καλουπιού Cr12 με σβησμένη επεξεργασία 55-60°C

2). σύστημα κοπής: υιοθετήστε προηγμένη υδραυλική κίνηση, μετά την αυτόματη διαμόρφωση

κοπή, χωρίς παραμόρφωση, χωρίς σπατάλη, υψηλός συντελεστής ασφαλείας. (κόψιμο στοπ του κύριου κινητήρα)

Τύπος: Σύστημα ελέγχου συχνότητας PLC με οθόνη αφής

Σφάλμα μήκους: ±2mm

(σχετικά με το στοιχείο ηλεκτρικής συσκευής, οι πελάτες μπορούν επίσης να καθορίσουν τη μάρκα)

Είναι απλό και χρησιμοποιείται για τη φόρτωση τελικού προϊόντος.

Μήκος: 6μ

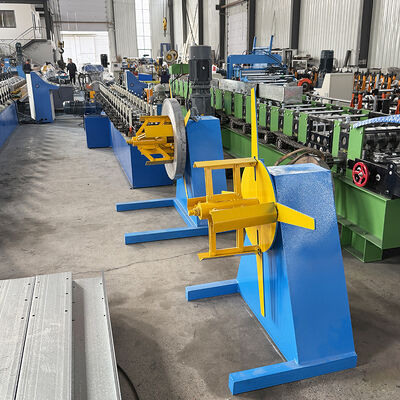

• Μέγιστο πλάτος 300mm
• Εσωτερική διάμετρος -460-510mm
• Μέγιστη χωρητικότητα φόρτωσης 1000 kg
• Χειροκίνητος τύπος λειτουργίας χειροκίνητη διαστολή για σύσφιξη του πηνίου
• Καταστρέψτε το σταμάτημα ολόκληρης της γραμμής οδήγησης ενώ το decoiler είναι σε αδράνεια

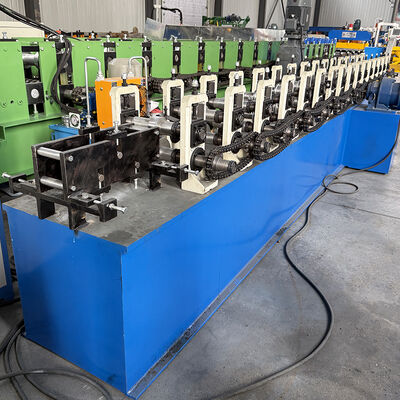

• Διαμορφωτικός Σταθμός 16 αρ
• Υλικό κυλίνδρων διαμόρφωσης Cr12
• Σκληρή επεξεργασία Rollers Forming HRC 58-60
• Διάμετρος άξονα κυλίνδρου 40mm
• Υλικό άξονα 40Cr, θερμική επεξεργασία, τελειοποιήστε το αλεσμένο
• Πλαίσιο μηχανής: συγκόλληση χάλυβα
• Πάχος κύριου πλευρικού τοιχώματος 25mm
• Μηχάνημα που κινείται από ενώσεις γενικής χρήσης μέσω κιβωτίου ταχυτήτων
• Μοτέρ μορφοποίησης κυλίνδρων 5,5 kw με ελεγκτή inverter συχνότητας
• Κιβώτιο ταχυτήτων RV κιβώτιο ταχυτήτων

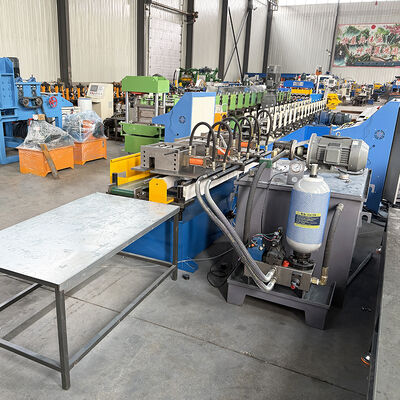

• Βάση υδραυλικής αντλίας 1 σετ
• Υδραυλικά εξαρτήματα ταϊβανέζικα
• Προστασία εκφόρτισης υδραυλικού συστήματος με ανεμοψύκτη
• Το κόψιμο άκρων 2 σετ και τα δύο άκρα
• Διάτρηση μεσαίας άρθρωσης 23σετ/152,4mm
• Η οπή δοκιμής πυρκαγιάς 2 θέτει και τα δύο άκρα
• Τυποποιημένο καλούπι SKD-11 Steel Japanese
• Πλαίσιο & πλάκα καλουπιού S45C
• Πείρο καλουπιού SKH-9 χάλυβας Ιαπωνικής
• Όλη η επεξεργασία μούχλας Με αργή τροφοδοσία κοπής σύρματος Nc

• Μηχανική αυτόματη κεφαλή με κίνηση
• Λειτουργία Πλήρως αυτόματη μαζί με μηχανή διαμόρφωσης

• Μετατροπέας συχνότητας Silin, Ταϊβανέζικο
• PLC Fatek, Ταϊβανέζικο
• Οθόνη αφής weinview Taiwanese
• Η μηχανή διαμόρφωσης κοπής μήκους προφίλ σταματά και στη συνέχεια κόβεται
• Λειτουργικός ελεγκτής: διακόπτης πόμολο οθόνης αφής emg

Φρενάρετε και ούτω καθεξής

(6) Τροφοδοτικό 380V 50Hz 3φασικό
