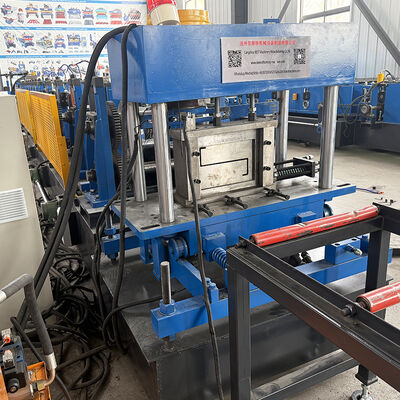

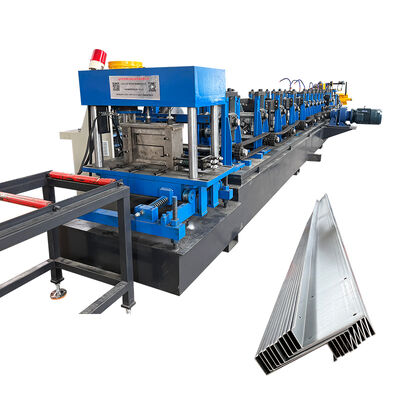

Γραμμή Παραγωγής Πλήρως Αυτόματη Γρήγορης Αλλαγής C σε Z Μηχανή Διαμόρφωσης Ρολών με Αυτόματο Στοίβαγμα
Αυτή η πλήρως αυτοματοποιημένη γραμμή παραγωγής διαθέτει μια μηχανή διαμόρφωσης ρολών γρήγορης αλλαγής C σε Z με ενσωματωμένο αυτόματο στοίβαγμα, σχεδιασμένη για αποτελεσματική και συνεχόμενη λειτουργία σε βιομηχανικά περιβάλλοντα παραγωγής.
Βασικές Προδιαγραφές
- Κατάλληλο υλικό: Χαλυβδοταινία
- Ταχύτητα εργασίας: 8-10m/min (χωρίς διάτρηση και κοπή)
- Ισχύς κύριου κινητήρα: 11.5kw με κυκλοειδή μειωτήρα
- Ισχύς υδραυλικού σταθμού: 7.5kw
- Ηλεκτρικό σύστημα ελέγχου: Σύστημα ελέγχου PLC με διάσημη μάρκα
- Πάχος υλικού: 1-3mm
- Διάμετρος άξονα: 80mm
- Σταθμοί ρολών: 12 σταθμοί
- Άξονας επέκτασης υλικού: 200-600mm
- Διαστάσεις: 11×1.3×1.35 μέτρα
- Λειτουργία οδήγησης: Μετάδοση με αλυσίδα
- Ηλεκτρική τάση: 380V 3 φάσεων 50HZ ή σύμφωνα με τις απαιτήσεις του πελάτη
- Υλικό ρολού: Υψηλής ποιότητας σφυρήλατο χάλυβα 45# με σκληρυμένη επεξεργασία
- Υλικό κοπής: Χάλυβας καλουπιού CR12 με σκληρυμένη επεξεργασία
- Συνεχής λειτουργία: Δυνατότητα 24 ωρών
- Απαιτούμενοι εργάτες: 1-2 χειριστές
Τεχνικές Παράμετροι
| Παράμετρος |
Προδιαγραφή |
| Όνομα προϊόντος |
Μηχανή Διαμόρφωσης Ρολών Γρήγορης Αλλαγής C σε Z |
| Προφίλ |
Σχήμα C, Σχήμα Z, Σχήμα U |
| Τύπος υλικού |
Γαλβανισμένο χαλύβδινο πηνίο |
| Πάχος |
1.5-3.0mm |
| Όριο διαρροής |
Q235-345 Mpa |
| Μέγιστη ταχύτητα διαμόρφωσης |
10-15m/min |
| Υλικό ρολού |
Χάλυβας ρουλεμάν GCr15 |
| Τύπος οδήγησης ρολού |
Μετάδοση με αλυσίδα |
| Ελεγκτής |
PLC |
| Λειτουργία |
Οθόνη αφής και κουμπί |
| Πίεση υδραυλικού συστήματος |
20 Mpa |
| Ισχύς κύριου κινητήρα |
18.5-22 KW |
| Ισχύς κινητήρα υδραυλικού σταθμού |
5.5 KW |
| Διαστάσεις (Μ×Π×Υ) |
Περίπου 10000×1000×1500mm |
| Βάρος |
Περίπου 10000 KG |
Κύρια Τεχνική Διαμόρφωση
| Εξάρτημα |
Προδιαγραφή |
| Διαμορφώσεις |
Χειροκίνητος ξετυλίκτης, Πλατφόρμα καθοδήγησης, 9 άξονες ισοπεδωτή ταινίας, Κύρια μηχανή διαμόρφωσης ρολών, Υδραυλικός κινητήρας, Συσκευή προ-διάτρησης, Συσκευή προ-κοπής, Υδραυλικός σταθμός, Έλεγχος PLC, Τραπέζι στήριξης |
| Σύστημα ελέγχου |
PLC Inverter Encoder Οθόνη αφής |
| Κύριο πλαίσιο |
400mm H-Beam |
| Συνολική ισχύς |
22 kw |
| Τροφοδοσία ρεύματος |
380V, 3-Φάσεων, 50Hz |
| Ταχύτητα διαμόρφωσης |
12-24m/min |
| Σταθμός ρολού |
18 βάσεις |
| Χωρητικότητα ξετυλίκτη |
3.5 τόνοι |
| Διάμετρος ρολού |
80mm |
| Αποτελεσματικό πλάτος |
80-300mm |
| Πάχος τροφοδοσίας |
1.5-3.0mm |
| Πάχος πλάτης |
20mm |
| Πρότυπο κόφτη |
GCr12 |
| Πρότυπο ρολού |
Gcr15# |
| Συνολικό μέγεθος |
Περίπου 8500×1000×1400mm |
| Συνολικό βάρος |
Περίπου 10T |
| Προσαρμογή |
Σύμφωνα με τις απαιτήσεις του πελάτη |
Σημείωση: Όλες οι τεχνικές παράμετροι μπορούν να αλλάξουν σύμφωνα με τις ανάγκες του χρήστη και παρέχονται μόνο ως αναφορά.
Προδιαγραφές εξαρτημάτων
Χειροκίνητος ξετυλίκτης
Μέγιστη χωρητικότητα: 5T
Συσκευή προ-κοπής & Συσκευή προ-διάτρησης
Υδραυλική κίνηση κινητήρα με κοπή μήκους μήτρας ελεγχόμενη από υπολογιστή PLC
- Ανοχή μήκους κοπής: ±2mm
- Υλικό: GCr12 με σκληρυμένη επεξεργασία 60-62°C
Υδραυλικό σύστημα
Περιλαμβάνει ηλεκτρικό κινητήρα, υδραυλική δεξαμενή, αντλία υδραυλικού λαδιού και ηλεκτρομαγνητική βαλβίδα
Ισχύς: 22 KW
Σύστημα ελέγχου
Σύστημα ελέγχου PLC με έγχρωμη οθόνη αφής για ρυθμιζόμενο μήκος στόχου
Υπολογισμένος τρόπος: αυτόματος ή χειροκίνητος
Κωδικοποιητής
Μετρητής μήκους με διαμόρφωση παλμού

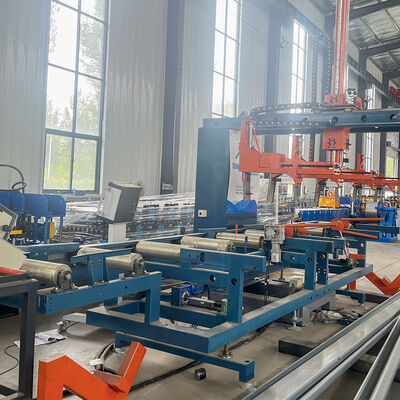

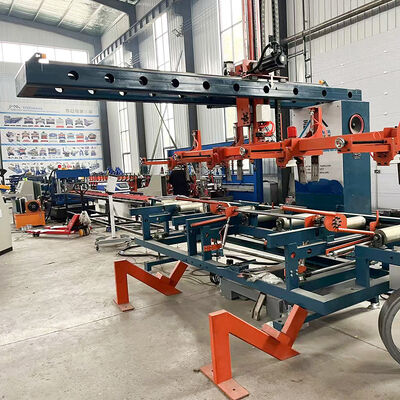

Απλός στοίβακτης
Χρησιμοποιείται για τη φόρτωση της διαμορφωμένης πλάκας
Συχνές ερωτήσεις
Ε1: Είστε κατασκευαστής ή εμπορική εταιρεία;
Α1: Είμαστε κατασκευαστής
Ε2: Έχετε μηχανικούς στο εξωτερικό;
Α2: Ναι, όχι μόνο παρέχουμε μηχανικούς στο εξωτερικό, αλλά παρέχουμε και τεχνική εκπαίδευση.
Ε3: Παρέχετε προσαρμοσμένες λύσεις;
Α3: Βεβαίως, μπορούμε να σχεδιάσουμε τον εξοπλισμό σύμφωνα με το αίτημά σας. Είμαστε επαγγελματίας σχεδιαστής και κατασκευαστής μηχανών διαμόρφωσης λαμαρίνας.
Ε4: Πώς κάνει το εργοστάσιό σας όσον αφορά τον ποιοτικό έλεγχο;
Α4: Δεν υπάρχει ανοχή όσον αφορά τον ποιοτικό έλεγχο. Ο ποιοτικός έλεγχος συμμορφώνεται με το ISO 9001. Κάθε μηχανή πρέπει να περάσει δοκιμαστική λειτουργία πριν συσκευαστεί για αποστολή.
Ε5: Πώς μπορώ να σας εμπιστευτώ ότι οι μηχανές πέρασαν δοκιμαστική λειτουργία πριν από την αποστολή;
Α5: 1) Καταγράφουμε το βίντεο δοκιμής για την αναφορά σας
2) Σας καλωσορίζουμε να μας επισκεφτείτε και να δοκιμάσετε τη μηχανή μόνοι σας στο εργοστάσιό μας.
Ε6: Έχετε υποστήριξη μετά την πώληση;
Α6: Ναι, είμαστε στην ευχάριστη θέση να παρέχουμε συμβουλές και έχουμε επίσης εξειδικευμένους τεχνικούς διαθέσιμους για εγκατάσταση ή συντήρηση για εσάς στον χώρο σας.
Ε7: Μπορώ να επισκεφτώ το εργοστάσιό σας για να ελέγξω τις μηχανές επιτόπου; Τι πρέπει να φέρω όταν επισκέπτομαι το εργοστάσιό σας;
Α7: Είμαστε κατασκευαστής και καλωσορίζουμε τους πελάτες να επισκεφτούν το εργοστάσιό μας. Για ειδικό σχεδιασμό και ανάπτυξη προϊόντων, ζητάμε να φέρετε ένα κομμάτι υλικού δοκιμής για να το δοκιμάσετε στις μηχανές μας επιτόπου.
Ε8: Ποιοι είναι οι όροι πληρωμής και ο χρόνος παράδοσής σας;
Α8: Προτιμούμε 30% ως προκαταβολή με T/T, 70% πληρωμή υπολοίπου με T/T αφού επιθεωρήσετε καλά τη μηχανή και πριν από την παράδοση. Ή αμετάκλητο LC όψεως είναι αποδεκτό. Αφού λάβουμε την κατάθεση, θα κανονίσουμε την παραγωγή. Ο χρόνος παράδοσης είναι περίπου 60-70 ημέρες.
