Μηχανή διαμόρφωσης προφίλ διαμόρφωσης ημιτονοειδούς γωνίας.

Κύρια κατασκευαστικά στοιχεία μηχανών σχηματισμού κυλίνδρων

Συστατικά και προδιαγραφές μηχανών

Ηλεκτρικός αποσύρτης 3 τόνων

1. Μέγιστο βάρος: 2 τόνους
2. Πληροφορίες σχετικά με την ταυτότητα της τροχιάς: 460-560 mm
3. Σιδηρουργικές πλάκες και δοκάρια C συγκολλημένα
4. Λειτουργία: Το uncoiler χρησιμοποιείται για να κρατήσει και να ξετυλίξει τα σπείρα. Αυτό το χειροκίνητο uncoil είναι χωρίς ισχύ.

Συσκευή τροφοδοσίας και καθοδήγησης μηχανής άξονα και τροχιάς

1. Πεδίο πλάτους:200-300 mm
2. Τύπος σίτισης: χειροκίνητη σίτιση
3. Τύπος καθοδήγησης: χειροκίνητη ρύθμιση
4. Λειτουργία καθοδήγησης: Αποφυγή της απόκλισης του υλικού

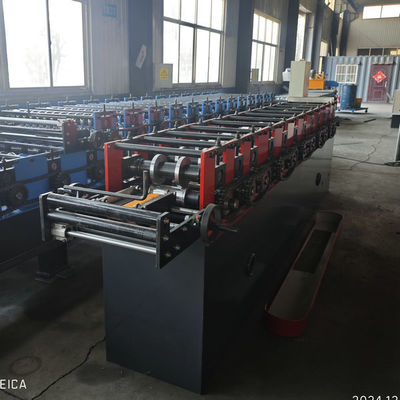

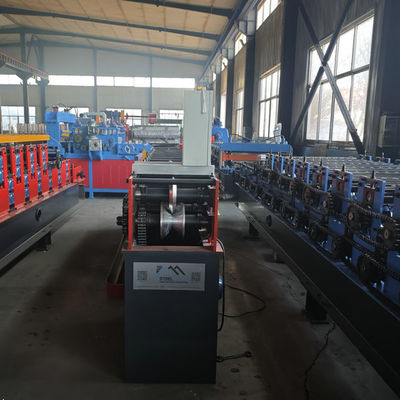

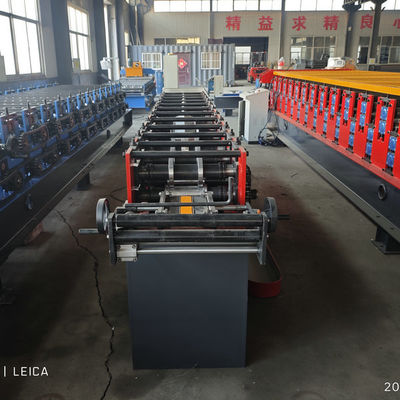

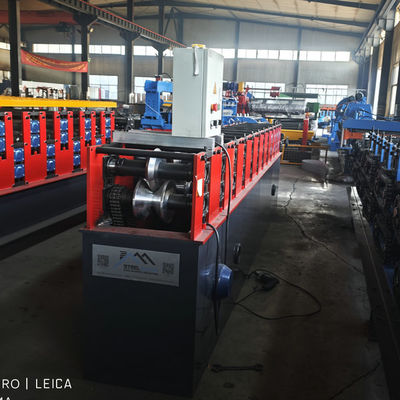

Μηχανή σχηματισμού κυλίνδρων από μέταλλο και τροχιά

1. Μηχανική δομή: Η κύρια βάση χρησιμοποιούν C δομή συγκολλημένη, συναρμολογούν τον κινητήρα που οδηγείται μέσα στο μηχάνημα, η δομή του μύλου χρησιμοποιούν ολόκληρη πλάκα συγκολλημένη,Το κάτω κομμάτι ρουλεμάν συναρμολογείται στην ατσάλινη πλάκα απευθείας που είναι το ίδιο με το σχέδιο της Ταϊβάν.
2. Ταχύτητα σχηματισμού: 12-15m/min
3. Η τάση και η συχνότητα της μηχανής:415V, 50Hz, 3 φάσεις
4. Υλικό των κυλίνδρων: GCR15, επεξεργασία CNC, HRC58-62, χρωματοποιημένο πάχους 0,05 mm
5. Τα βήματα διαμόρφωσης:18
6. Υλικό του άξονα: ASTM1045, επεξεργασία γύρισμα και γυαλί έξω διάμετρο
7. Διάμετρος άξονα: 60 mm
8. Υλικό διαχωριστικών: ASTM1045, πάχος τοιχώματος: 8 mm, χρωματοποιημένο και επεξεργασία σκληρότητας
9. Οδηγούμενος κινητήρας: Κινέζικη μάρκα Guomao, 5,5 kW
10. Μεταφορά: με ταχύτητα
11. Πίνακας πλάι του μηχανήματος: 18 mm
