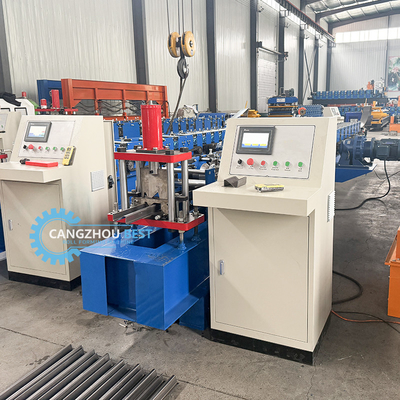

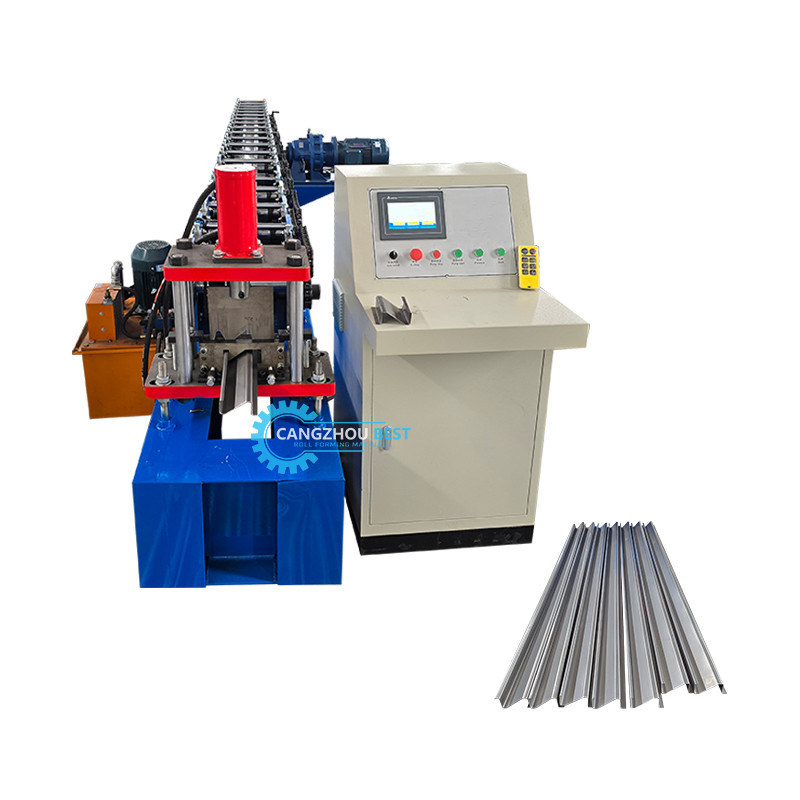

Μηχανή Διαμόρφωσης Ρολών Εξατομικευμένου Συστήματος Όρθιας Διάταξης με Επαφή σε Σχήμα Z

Μηχανή διαμόρφωσης ρολού τμήματος επαφής σχήματος Z προσαρμοσμένου συστήματος όρθιας θέσης

Ροή εργασίας
Αποτυλιγτής-----τροφοδοσία------διαμόρφωση ρολού--------κοπή----τραπέζι εξόδου

Συστατικό μηχανής

1. ΑΠΟΤΥΛΙΓΜΑΤΟΣ
(1) Μέγιστο πλάτος: 500mm
(2) Εσωτερική διάμετρος: Φ450 – Φ550 mm
(3) Εξωτερική διάμετρος: 1500 mm
(4) Μέγιστη χωρητικότητα φόρτωσης: 3000 kgs

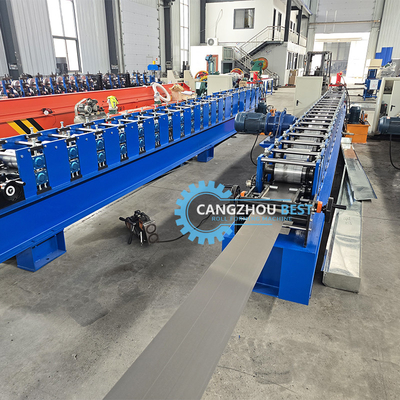

2. ΜΗΧΑΝΗ ΔΙΑΜΟΡΦΩΣΗΣ ΡΟΛΟΥ
(1) Πάχος υλικού: 1.2-2.0mm PPGI και GI

(2) ΑΡΙΘΜΟΣ σταθμών κυλίνδρων: 18 ομάδες
(3) Υλικό για κυλίνδρους: Χάλυβας Cr 12 γυαλισμένος και επικαλυμμένος με χρώμιο HRC58-62°
(4) Υλικό για άξονα: υψηλής ποιότητας χάλυβας 45# γυαλισμένος και επικαλυμμένος με χρώμιο HRC58-62°

(5) Διάμετρος άξονα: 80mm

(6) Πίνακας πλαισίου: 20mm

(7) Κάτω πλαίσιο: συγκόλληση χαλύβδινου σωλήνα
(8) Ισχύς κινητήρα: 7.5kw

(9) Τύπος κίνησης: αλυσίδα

(10) Ταχύτητα: 8-12m//min

3 ΔΙΑΤΑΞΗ ΚΟΠΗΣ

(1) Υλικό για αρθρωτό κοπής: χάλυβας Cr12 μετά από επεξεργασία

(2) Σκληρότητα για θερμική επεξεργασία: HRC58 – 62°

(3) Τύπος κοπής: Ιπτάμενος κόφτης, κοπή χωρίς διακοπή

(4) Κινητήρας για υδραυλική βάση: 3kw

4.ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ PLC
(1) Τύπος: Σύστημα ελέγχου συχνότητας PLC με οθόνη αφής
(2) Μάρκα PLC: Delta

(3) Μάρκα κωδικοποιητή: Omron

(4) Σφάλμα μήκους: ±2mm

(5) Γλώσσα: Αγγλικά και Κινέζικα

(6) Τάση: 380v/50HZ, 3Phase

(εξαρτάται από την απαίτηση του πελάτη)

5. ΥΔΡΑΥΛΙΚΗ ΑΝΤΛΙΑΣΤΑΘΜΟΣ
(1) Τύπος λαδιού: 46# υδραυλικό λάδι
(2) Μάρκα αντλίας: Κινέζικη μάρκα

(3) Ανεμιστήρας ψύξης

6. ΤΡΑΠΕΖΙ ΥΠΟΣΤΗΡΙΞΗΣ ΠΑΡΑΓΩΓΗΣ

(1) Τύπος χωρίς ρεύμα
(2) Μήκος: 2m
