Λεπτομέρειες:
|
Ονομασία: | Ρόλος στηριγμάτων και διαδρομής που διαμορφώνει τη μηχανή | κωδικοποιητής: | Ομρόν |
---|---|---|---|
Υλικό: | Χάλυβας | Σύστημα κοπής: | Υδραυλική κοπή |
Διάσταση: | 7.5*1.2*1.5m | Τέμνουσα ανοχή: | ±2 mm |
Διάστημα κοπής: | Ρυθμίσιμο | ||
Επισημαίνω: | πτήση υψηλής ταχύτητας πύραυλο ρολό πρώην,Μηχανή για την κατασκευή σιδηροδρομικών γραμμών και σιδηροδρομικών γραμμών από πλαστικές πλάκες,μηχανή σχηματισμού τροχιάς από ξυλοστοιχία οροφής |
Εφαρμόσιμες βιομηχανίες
Ξενοδοχεία, καταστήματα ένδυσης, καταστήματα δομικών υλικών, καταστήματα επισκευής μηχανημάτων, εργοστάσια παραγωγής, εργοστάσια τροφίμων και ποτών, αγροκτήματα, εστιατόρια, οικιακή χρήση, λιανική πώληση, καταστήματα τροφίμων, τυπογραφεία,Κατασκευαστικά έργα , Ενέργεια και Ορυχεία, Καταστήματα τροφίμων και ποτών, Εταιρεία διαφήμισης, άλλα.
Ονομασία |

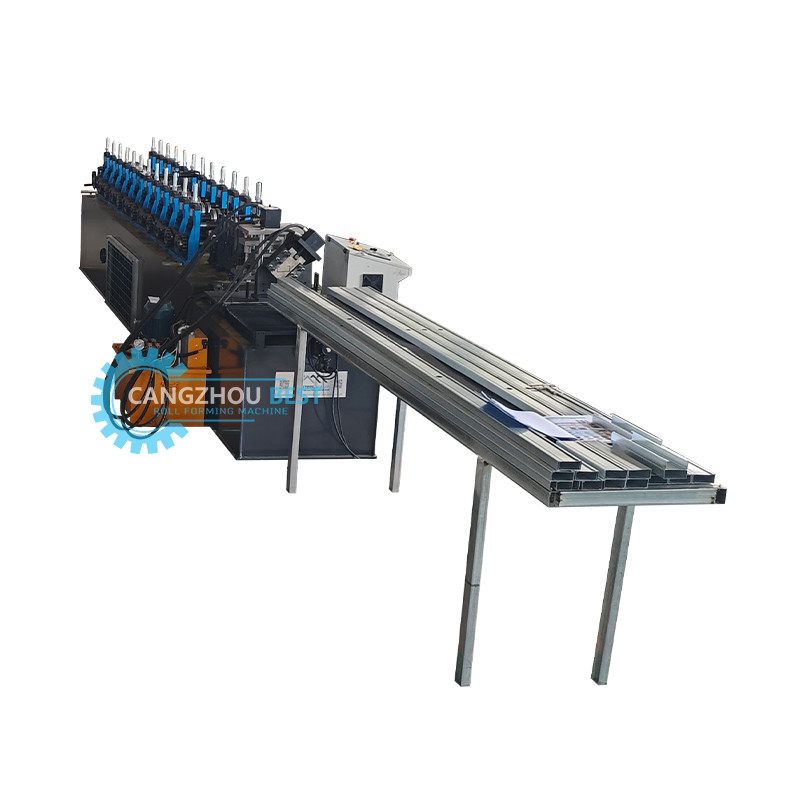

Μηχανή σχηματισμού κυλίνδρων από μεταλλικό καλούπι και τροχιά |
Κατάλληλο υλικό |
Χάλυβα, χρωματισμένο ή επικαλυμμένο, HRB60 ή ισοδύναμο |
Περιοχή πάχους |
0.3-0.8 mm |
Πεδίο πλάτους τροχιάς |
Σύμφωνα με το πραγματικό σου σχέδιο. |
Ηλεκτρική ενέργεια |
380V, 50 Hz, 3 φάσεις ή σύμφωνα με τις ανάγκες σας. |
Διάσταση |
Περίπου 4,8*0,8*1,2 m ((L*W*H), σύμφωνα με το σχέδιο |
Κόψιμο |
Αυτόματη διακοπή και διακοπή όταν πρόκειται για το σύνολομήκος. |
Διάρκειατο φύλλο |
Μπορείτε να ρυθμίσετε το μήκος ανάλογα με τις ανάγκες σας. Ελέγχεται από PLC ακρίβεια μήκους: ±1 mm. |
Σχεδίαση προφίλ
Wροή λειτουργίας:
Αποστροφή ---- τροφοδοσία ---- σχηματισμός κυλίνδρων ---- κοπή σε μήκος ---- πίνακας εξόδου
Μκατάλογος συστατικών της αχίνης:
Ονομασία | - Όχι, όχι. | Μονάδα |
1.Αποστροφή | 1 | σύνολο |
2Μηχανή σχηματισμού | 1 | σύνολο |
3.Το εργαλείο κοπής | 1 | σύνολο |
4Πίνακας ελέγχου PLC | 1 | σύνολο |
5Υδραυλικός σταθμός αντλίας | 1 | σύνολο |
6Πίνακας υποστήριξης της παραγωγής | 1 | σύνολο |
Μτεχνική παράμετρος:

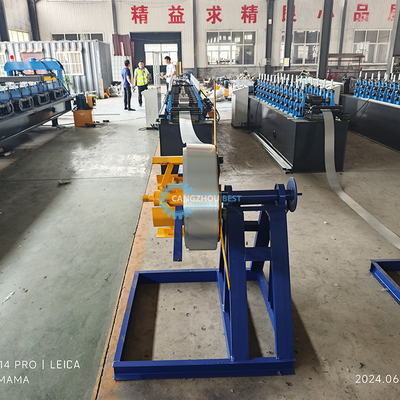

1. ΑΠΟΦΟΡΗΣΗ
(1) Μέγιστο πλάτος: 500 mm
(2) Εσωτερική διάμετρος: Φ450 Φ550 mm
(3) Διάμετρος εξωτερικού: 1500 mm
(4) Μέγιστη χωρητικότητα φόρτωσης: 3000 kgs

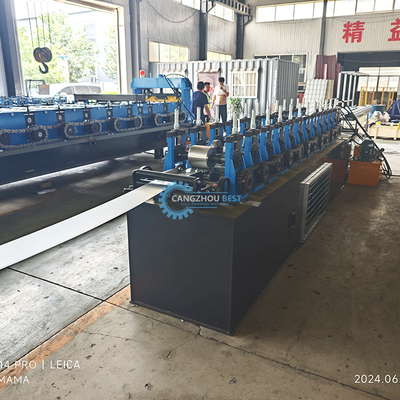

2. Μηχανή σχηματισμού ρολ
(1) Μέγεθος υλικού: 1,0 mm PPGI και GI
(2) Αριθμός σταθμών κυλίνδρων:8ομάδες
(3) Υλικό για κυλίνδρους:Χάλυβας Cr12 γυαλισμένη και επικαλυμμένη με χρώμιο HRC58-62°
(4) Υλικό για το άξονα: χάλυβας υψηλής ποιότητας 45* γυαλισμένη και επικαλυμμένη με χρώμιο HRC58-62°
(5) Διαμέτρου άξονα: 50 mm
(6) Πίνακας πλαισίου: 14 mm
(7) Κάτω πλαίσιο: χάλυβα με διάμετρο H 36#
(8) Δύναμη κινητήρα: 3 kW
(9)Τύπος κινητήρα: αλυσίδα
(10) Ταχύτητα: 8-12m/min

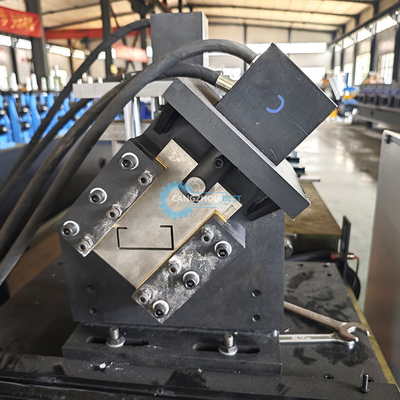

3. Συσκευή διακοπής
Υλικό για το Cut-Off Modular:Cr12 μετά την επεξεργασία
Σκληρότητα θερμικής επεξεργασίας:HRC58 ′′ 62°
Τύπος κοπής: Κόψιμο καλούπιων
Κινητήρας υδραυλικής στάθμης: 3kw
4.ΚΑΤΑΛΟΣ ΚΑΤΑΛΟΥ
(1) Τύπος: Σύστημα ελέγχου συχνότητας PLC με οθόνη αφής
(2) Ετικέτα PLC: Delta
(3) Ετικέτα κωδικοποιητή: Omron
(4) Λάθος μήκους: ±2 mm
(5)Γλώσσα: Αγγλική και Κινέζικη
(6)Πρόταση: 380v/50HZ, 3 φάσεις (εξαρτάται από τις απαιτήσεις του πελάτη)
5ΥΔΡΟΥΛΙΚΗ αντλίαΣταθμός
(1) Τύπος ελαίου: 46# υδραυλικό έλαιο
(2) Μάρκα αντλίας: μάρκα Κίνας
(3)Ανεμιστήρας ψύξης
6. ΤΑΜΠΟΣ ΣΤΗΝ ΣΥΜΠΟΥΡΓΗ ΤΗΣ ΠΡΟΔΟΣΗΣ
(1) Κανένας τύπος ισχύος
(2)Μέρος: 2 μέτρα
