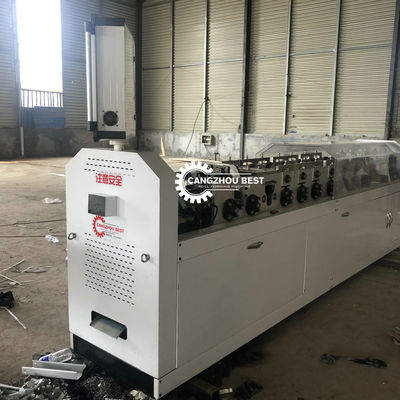

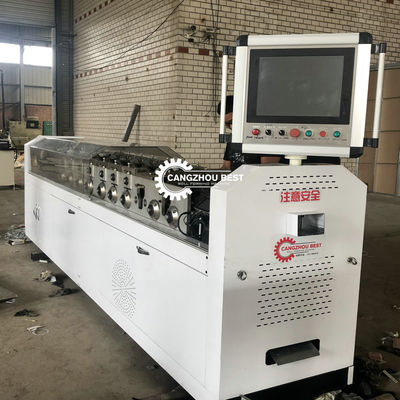

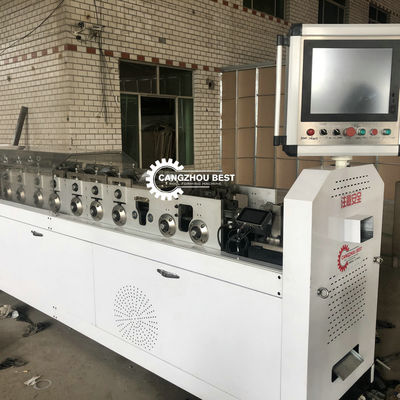

C89 140 Ελαφρύ Χάλυβα Φρέμα Βίλα CAD Roll Forming Machine Για Κτίριο
1.Βασικές προδιαγραφές:
Μέγεθος 89*41mm
Μονάδες 0,6-1,2 mm ((G300-G550Γαλβανισμένες κυλίνδρες και αλουζίνιο)
πλάτος τροφοδοσίας 182 mm
Τυπική ταχύτητα παραγωγής 300-700 m/h
Μέγιστη ταχύτητα παραγωγής 1500m/h
Κεντρικός κινητήρας 7.5kw
Ηλεκτρική τροφοδοσία 380V 50Hz 3 φάσεις ή σύμφωνα με το αίτημά σας
Υδραυλικός σταθμός 5,5 kW
Υδραυλική χωρητικότητα δεξαμενής: 100L
Υδραυλική ψύξη: ψύξη ανεμιστήρα
Υδραυλική πίεση: υπολογιστής
Τεχνουργήματα για το πλαίσιο και τα πετσέτα: τρύπα βίδας, διάτρηση, τρύπα τρύπας, κοπή φλάντζης, τρύπα σωλήνα, αναστολή, κοπή
Ανεπάρκεια: +- 0,5 mm
Εκτυπωτής μελάνης: EC-JET
Μέγεθος μηχανής: 4900*1000*1500mm
Βάρος: 5000kg
Χρώμα: σύμφωνα με το αίτημά σας
Αποστροφή: 2 τόνων, αυτόματη αποστροφή
Λογισμικό σχεδιασμού σπιτιών VERTEX BD
1Η δομή του τοίχου, του δαπέδου και της οροφής παράγεται αυτόματα, εξοικονομώντας χρόνο σχεδιασμού.
2Αυτοματοποιημένο 3D χύτευση, να εξασφαλίσει 100% ακρίβεια.
3.Με τη λειτουργία του σχεδίου ανάλυσης, το λογισμικό μπορεί να υπολογίσει την αντοχή.
4Δημιουργήστε το πλαίσιο εργασίας 3D χάρτη και 3D διακόσμηση θέα.
5Το σύνολο του πλαισίου του κτιρίου μπορεί να διαμορφωθεί σε ανεξάρτητο σχέδιο μονάδας.
6Υπολογίστε το κόστος του υλικού, συμπεριλαμβανομένου του απαιτούμενου χάλυβα, των πλακών, του θερμομονωτικού υλικού, των θυρών και των παραθύρων, των βιδών και των καλωδίων
άλλο υλικό αντιστοίχισης.
7- δημιουργία των επεξεργασμένων δεδομένων, συμπεριλαμβανομένου του σημειωμένου εργασιακού τεμαχίου, συνδεδεμένη με τον εξοπλισμό.
8.Τα τέλη συντήρησης και κατάρτισης λογισμικού.
9Η αμοιβή συντήρησης και υποστήριξης είναι 2200.00 δολάρια ΗΠΑ/έτος.
Περιγραφή εξοπλισμού
1) αυτόματο κατακόρυφο μονόκεφαλο ξετυλίκτη: 1 σύνολο
α.Χρησιμοποιώντας σχεδιασμό χειροκίνητης σφίξης, ID τροχιάς:460mm-520mm, τροχιάς OD:1400mm, φορτίο:2000kg
β.Αυτόματη αποσύνδεση με μετατροπή συχνότητας
c. Δύναμη:2.2KW
2) Πλακέτο: Χρησιμοποιώντας συγκόλληση χαλυβουργικών πλάκων, η συνολική αναψύκλωση σε θεραπεία άγχους, για να εξασφαλιστεί μακροχρόνια χρήση χωρίς παραμόρφωση, και
Επεξεργασία CNC στο κέντρο επεξεργασίας για τη διασφάλιση της διαμετρικής ακρίβειας.
3). Αψίδα: Η κύρια αψίδα είναι δομή κουτιού, το κουτί είναι επεξεργασία κέντρου επεξεργασίας CNC, η βοηθητική αψίδα είναι ανεξάρτητη δομή.
4) Σχήμα κυλίνδρου: χάλυβας θραύσης Cr12mov, μετά από σκλήρυνση υπό κενό HRC60-62 ° για την επεξεργασία της τρύπας και του τερματικού τμήματος, στροφή CNC
Τελειοποίηση της επιφάνειας του κυλίνδρου.
5) Κύριο άξονας: Υλικό για χάλυβα εργαλείων 40Cr, θερμική επεξεργασία σβήσματος και θέρμανσης, εξωτερική τελική επεξεργασία άλεσης
6) Σύστημα κίνησης: Σύνδεση του κινητήρα και του μειωτήρα, μεταξύ του τροχού με λειτουργία βύθισης λάδις με ακριβή σκληρή οδοντοστοιχία,
εξασφαλίζει τη μακροχρόνια χρήση χωρίς φθορά.
7) Υδραυλικό σύστημα
α. Δομή αποθήκευσης ενέργειας, εξοικονόμηση ενέργειας και προστασία του περιβάλλοντος
Β. Υδραυλικά εξαρτήματα: Γερμανία Bosch Rexroth προϊόντα
8) Σχήμα τρύπησης
Χρησιμοποιείται χάλυβα εργαλείων S45C, εισαγωγή καλούπιων με D2 ή SKD11 υψηλής ποιότητας χάλυβα, μέρη καλούπιων με ρύζι της Ιαπωνίας
προϊόντα.
9) Ηλεκτρικά εξαρτήματα
α.Αρχικά εισαγόμενα ελεγκτή κίνησης και PLC
Β. Διεθνείς πρώτης κλάσης κατασκευαστικά στοιχεία χαμηλής τάσης
10) Πινακτής κυψέλης CNC
α.Συγκρότημα υψηλής ποιότητας ηλεκτρονικού εκτυπωτή μεζάζης με βάση διαλύτες βιομηχανικής κλάσης, έντυπη γραφή σαφής και στερεής, εύκολη στην εκτύπωση
Εγκατάσταση
β.Συνήθιστα μελάνια με βάση διαλύτες,εύκολο στην αγορά και οικονομικό στη χρήση
c.Αυτόματες εκτυπώσεις που παράγονται αυτόματα από το λογισμικό σχεδιασμού, χωρίς ανθρώπινη παρέμβαση.
d.By Frame Mac LGS κατασκευαστής σύστημα ελέγχου παραγωγής μπορεί να προσθέσει τυχόν πρόσθετες πληροφορίες, όπως, όνομα εταιρείας, λογότυπο, ιστοσελίδες κλπ
Εμπρός.
2.Μηχανή που περιλαμβάνει:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Υδραυλικός σταθμός αντλίας
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3.Εκτυπωτής μελάνης
1Η γραφή είναι καθαρή και σταθερή και ο εκτυπωτής είναι εύκολος στη λειτουργία.
2Η εκτύπωση παράγεται αυτόματα από το λογισμικό σχεδιασμού, χωρίς ανθρώπινη παρέμβαση
3Με το σύστημά μας, ο πελάτης μπορεί να προσθέσει τυχόν πρόσθετες πληροφορίες, όπως, όνομα εταιρείας, λογότυπο, ιστοσελίδες, κλπ.
4.Η τυποποιημένη συσκευασία περιέχει:
Η τυποποιημένη συσκευασία περιέχει:
1) Αρχιτεκτονική
*Πλήρη αρχιτεκτονικά σχέδια
* 3D πρόγραμμα περιήγησης με έπιπλα και αξεσουάρ
*Εργαλεία για τη δημιουργία παρουσιάσιμων μοντέλων (π.χ. Φασία, Σοφίτ, Τεχνουργήματα παραθύρων και θυρών, Σκηνές...)
2) 3D μοντελοποίηση και 2D σχεδίαση
3) DWG, DXF, 3DS, IGES και SAT- διεπαφές
4) Μέσα αρχειοθέτησης
5) Ανοιχτή αντέκδοση GL
6) Βάση δεδομένων υλικών
7) Πίνακες τοίχων, δαπέδων και οροφών
* Αυτοματοποιημένα σχέδια πίνακα
* Χαρακτήρες μηχανικής δομής τροχιάς
* Αυτοματοποιημένα σχέδια διάταξης ξύλινων δομών και ράφτων
8) Πίνακας υλικών, λίστες κοπής
9) Υποστήριξη και συντήρηση κατά το πρώτο έτος
Πρόσθετες ενότητες:
- Βερτέξ πρότυπη διεπαφή XML NC
- Μονάδα σχεδιασμού σιδηροτροχιών Vertex, (προτύπα AS/NZS)
- Εξαγωγή 3D Vertex PDF
5Συσκευάζω.
Εισαγόμενο σύστημα ελέγχου υπολογιστή συσκευασμένο με αδιάβροχο ύφασμα και χαρτόνι.
- 2.Αυτή η γραμμή παραγωγής συντηρείται δωρεάν για 18 μήνες.Όταν το μηχάνημα χρησιμοποιείται στην Κίνα,θα το εγκαταστήσουμε και θα το διορθώσουμε δωρεάν.Θα στείλουμε τον επαγγελματία τεχνικό να κάνει το debug.Οι αγοραστές θα πρέπει να αναλάβουν όλα τα τέλη για τους τεχνικούς που ταξιδεύουν στο εξωτερικό.
- 3.Όλα τα εξαρτήματα της μηχανής σχηματισμού κυλίνδρων είναι ελεύθερα να συντηρούνται σε όλη τη διάρκεια της ζωής, εάν σε 18 μήνες η εταιρεία μας φέρει το κόστος για την ανταλλαγή του σπασμένου μέρους όπως το κόστος των νέων εξαρτημάτων και το κόστος έκφρασης,εάν είναι άνω των 18 μηνώνΕίμαστε επίσης ελεύθεροι να διατηρήσουμε τα σπασμένα εξαρτήματα αλλά για να στείλουμε τα νέα εξαρτήματα, ο αγοραστής πρέπει να φέρει το έξοδο.
- 4.When αποστολή το ρολό σχηματισμού μηχανή,Θα στείλουμε επίσης ένα σύνολο CD και προδιαγραφές ((Κινέζικα και Αγγλικά) σε σας με το μηχάνημα,μπορούν να σας διδάξουν πώς να λειτουργούν τα μηχανήματα.
Μπορούμε να σχεδιάσουμε ως διαφορετικές απαιτήσεις σας, pls απλά να μου πείτε:
ΕπενδύσειςΠοιο είναι το τελικό προφίλ και το είδος που ακριβώς θέλετε να καταγράψετε;
(2)Ποιο είδος αποσύνδεσης προτιμάτε, χειροκίνητο ή πλήρως αυτόματο;
(3)Κατάλληλο υλικό,χάλυβας ή αλουμινίου, πλάτος και πάχος σπείρας.
Και τότε, θα σας προσφέρουμε την καλύτερη τιμή με τα κορυφαία προϊόντα και την υπηρεσία για εσάς! Μην διστάσετε, απλά επικοινωνήστε μαζί μας!
Γιατί να επιλέξετε εμάς;
| *Εμείς προμηθεύουμεΌλη η τεχνική υποστήριξη, όπως μηχανικοί, σχέδια και εγχειρίδιο χρήσης. |
| *Εμείςνα στείλει έναν ή περισσότερους μηχανικούς στον πελάτη για την εγκατάσταση και ρύθμιση όλων των μηχανημάτων |
| *ΑγοραστήςΜπορείτε επίσης να στείλετε εργαζόμενους στο εργαστήριό μας για να μάθουν πώς να διεξάγουνμηχανή σχηματισμού πλακιδίων από χαλύβδινο χαλί |
| *ΠρομήθειαΥπηρεσία καθοδήγησης σκευών και αγορά βασικών πρώτων υλών. |
| *ΕμείςΘα μπορούσα να σας προμηθεύσω ένα έργο κλειδί σε κλειδί. |
| *Εμείςέχουμε καλή φήμη από τους πελάτες μας τόσο στο εσωτερικό όσο και στο εξωτερικό. |

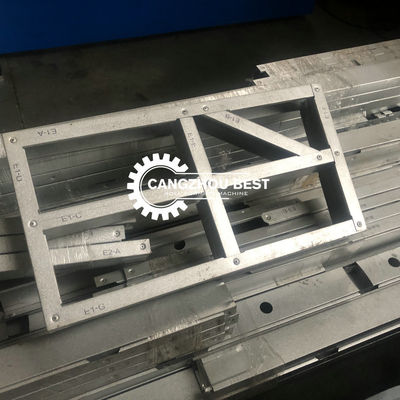

6. Φωτογραφίες: ((όλη η δομή του σπιτιού παράγεται από ένα μηχάνημα)
