Λεπτομέρειες:
|
| Υπηρεσία μεταπωλήσεων παρεχόμενη: | Μηχανικοί διαθέσιμοι στα μηχανήματα υπηρεσιών στο εξωτερικό | Τάση: | 380V 50Hz 3Phases |
|---|---|---|---|
| Όρος: | Νέος | Βάρος: | περίπου 13 τόνοι |
| Τύπος κεραμιδιών: | Χρωματισμένος χάλυβας λούστρου | Χρήση: | στέγη και τοίχος ή οποιοιδήποτε |
| Υψηλό φως: | ρόλος γεφυρών λούστρου που διαμορφώνει τη μηχανή,8m/min ρόλος γεφυρών που διαμορφώνει τη μηχανή,Ρόλος γεφυρών 1.8MM που διαμορφώνει τη μηχανή |
||
Περιγραφή προϊόντων

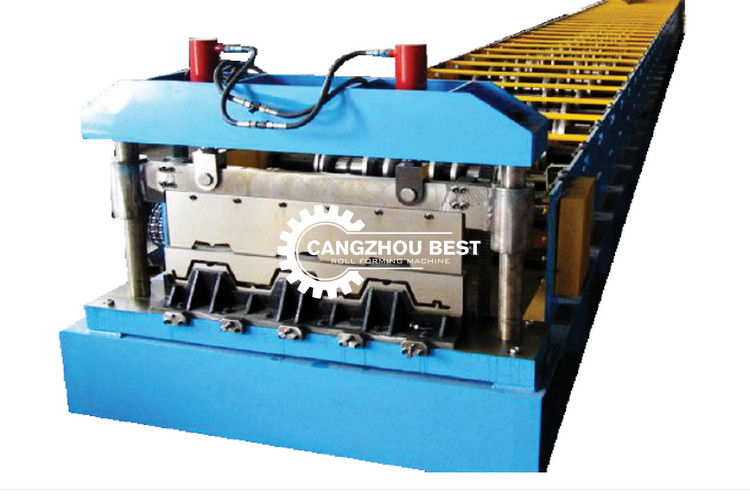

Ρόλος γεφυρών πατωμάτων που διαμορφώνει τη μηχανή
Στοιχείο yx-75-268-780
Ρόλος που διαμορφώνει τη μηχανή για γεφυρών πατωμάτων παραγωγής το οικοδομικού υλικό &.
Μέταλλο που διαμορφώνει τη μηχανή για τη λεπτομέρεια τεχνολογίας γεφυρών πατωμάτων χάλυβα
1, τεχνικές παράμετροι
| Αριθ. | ΣΤΟΙΧΕΙΟ | ΠΑΡΑΜΕΤΡΟΣ | ΠΑΡΑΤΗΡΗΣΗ | |
| 1 | ΥΛΙΚΟ | Τύπος | Χάλυβας ελασματοποιημένων εν ψυχρώ ταινιών, που γαλβανίζεται | |
| Τ. (χιλ.) | 0.61.8mm | |||
| Δύναμη παραγωγής (MPA) | Q235 | |||
| 2 | Διαμόρφωση του πλάτους προϊόντων | 310914.5mm | ||
| 3 | Διαμόρφωση της ταχύτητας (m/min) | 28m | Συμπεριλαμβανομένης της τρύπας | |
| 4 | (KW) | 18 KW | FYR | |
| 5 | Υδραυλική δύναμη (KW) | 18,5 KW | FYR | |
| 6 | Συλλέξτε το ράφι | 6m | FYR | |
| 7 | Τάση | AC380V, 50Hz, 3P | Προσαρμοσμένος | |
Διαδικασία γραμμών γεφυρών πατωμάτων
Ρόλος συσκευών → →Guide Uncoiler που διαμορφώνει το →shear ράφι ολοκληρωμένων προϊόντων → συσκευών μηχανών (συμπεριλαμβανομένου του μαχαιριού)
Σχεδιάγραμμα μηχανών γεφυρών πατωμάτων όπως κατωτέρω
Σχέδιο σχεδίου
Σχέδιο γεφυρών πατωμάτων
Ρόλος που διαμορφώνει τον κατάλογο μηχανών
Uncoiler
1, δακτυλογραφεί τη χειρωνακτική επέκταση
2, παράμετρος
1) Παθητική απαλλαγή
2) Βάρος σπειρών:< 5T="">
3) Σπείρα εσωτερικό Δ.: φ450mm-φ530mm
4) Μέγιστο Width.1300mm
5) Πάχος .0.41.8mm
Συσκευή οδηγών
Κεντρικός αγωγός που διαμορφώνει τις μηχανές
3.1 διαμόρφωση του κυλίνδρου: 20 σταθμοί, και προσθέτουν τον τρίψιμο-ρόλο, για να σιγουρευτούν το σχεδιάγραμμα επιφάνειας καμία γρατσουνιά.
3.2 δευτερεύουσα επιτροπή: T.18mm, χάλυβας A3 βαρέων καθηκόντων.
3.3 επιτάχυνση κυλίσματος: 2-8 m/min.
3.4 υλικό κυλίνδρων: GCr15, γενική απόσβεση, σκληρότητα HRC56-62 ℃.
3.5 δύναμη μηχανών: 7.5KW.
3.6 κύριος κύλινδρος: ¢75mm, 45 #.
3.7 βάση εξοπλισμού: 45 # τύπος Χ που χρησιμοποιεί το ενωμένο στενά πιάτο χάλυβα.
3.8 μετάδοση: κίνηση αλυσίδων.
3.9 ασφάλεια: σε όλους τους τομείς με τα κουμπιά στάσεων έκτακτης ανάγκης, εύκολα να χειριστούν τις έκτακτες ανάγκες, να εξασφαλίσουν εκείνη την ασφάλεια εξοπλισμού και χειριστών. Και άλλο εργαλείο στην αλυσίδα και το προσωπικό θα μπορούσε εύκολα να οδηγήσει στο τμήμα μετάδοσης τραυματισμών που καλύφθηκε με την προστατευτική κάλυψη, για να εξασφαλίσει την ασφάλεια των εργαζομένων.
Υδραυλική κουρά για την τέμνουσα γέφυρα πατωμάτων
Συλλέξτε το ράφι
Συλλέξτε το ράφι μπορεί να κάνει το αυτόματο επίπεδο ράφι ή το χειρωνακτικό ράφι
Κάτω από τη φωτογραφία είναι αυτόματος συλλέγει
Ηλεκτρικό σύστημα ελέγχου
Η ολόκληρη γραμμή εισήγαγε τον έλεγχο PLC, οθόνη αφής LCD, ανθρώπου-μηχανής διεπαφή. Οι άνθρωποι αλληλεπιδρούν με το PLC. Χειριστής που θέτει το πρόγραμμα για να τρέξει αυτόματα (προγραμματίσημος έλεγχος) και την παρακολούθηση διαδικασίας ελέγχου, τον έλεγχο χειριστών γραμμών παραγωγής και να τροποποιηθούν οι παράμετροι ελέγχου, και ο πραγματικός χρόνος που ελέγχει τη θέση εξοπλισμού & τις παραμέτρους και την ένδειξη ελαττωμάτων. Η ψηφιακή ρύθμιση μήκους κομματιών προς κατεργασία, διευθετήσιμο μήκος μπορεί να είναι διευθετήσιμη επίσης. Σε πραγματικό χρόνο έλεγχος της λειτουργουσών θέσης εξοπλισμού και της ένδειξης ελαττωμάτων.
Εγχειρίδιο λειτουργίας/αυτόματες δύο μορφές. Με τη χειρωνακτική και αυτόματη λειτουργία μετατροπής: Στο χειρωνακτικό τρόπο, μπορεί να είναι αυτόνομη λειτουργία, εύκολη συντήρηση Στον αυτόματο τρόπο, πραγματοποιήστε το πλήρες τρέξιμο παραγωγής, προκειμένου να αρχίσετε σε όλους τους τομείς με τα κουμπιά στάσεων έκτακτης ανάγκης, εύκολα να χειριστούν τις έκτακτες ανάγκες, να εξασφαλίσουν εκείνη την ασφάλεια εξοπλισμού και λειτουργούντος προσωπικού.
(Ⅶ) Κύρια τμήματα μηχανημάτων του εμπορικού σήματος
Σύστημα ελέγχου PLC: Siemens
Αναστροφέας: Ταϊβάν Shilin
Κωδικοποιητής: Omron
Οθόνη αφής: Siemens
Μερικά συστατικά είναι συσκευές εμπορικών σημάτων Σνάιντερ.
Ολοκληρωμένη συσκευές γραμμή παραγωγής γεφυρών πατωμάτων
| Αριθ. | Όνομα μηχανών | QTY | ΠΑΡΑΤΗΡΗΣΗ |
| 1 | Straightener Uncoiler | 1 | |
| 2 | Συσκευή οδηγών | 1 | |
| 3 | Διαμόρφωση της μηχανής | 1 | |
| 4 | Ακολουθήστε την κουρά | 1 | Συμπεριλαμβανομένου του μαχαιριού |
| 5 | Συλλέξτε το ράφι | 1 | |
| 6 | Σύστημα ελέγχου | 1 |
Εμπορικό σήμα εξαρτημάτων μηχανών γεφυρών πατωμάτων
| Αριθ. | Όνομα | κατασκευαστής |
| 1 | Μηχανή & μειωτής | Εσωτερικά εμπορικά σήματα |
| 2 | Το κύριο βασικό ρουλεμάν | Εσωτερικά εμπορικά σήματα |
| 3 | Αναστροφέας | Shilin |
| 4 | Συστήματα PLC | Siemens |
| 5 | Χαμηλής τάσης ηλεκτρικός | Σνάιντερ |
| 6 | Κωδικοποιητής | Omron |
| 7 | οθόνη αφής | Siemens |
| 8 | Υδραυλικό σύστημα | Εσωτερικά εμπορικά σήματα |
Ρόλος γεφυρών πατωμάτων που διαμορφώνει τη μηχανή για την υλική γέφυρα foor construstion μαζικής παραγωγής.
Όνομα γεφυρών πατωμάτων ως πίνακα πατωμάτων, επίσης γνωστό ως σχεδιασμένο περίγραμμα πιάτο χάλυβα, πιάτο χάλυβα, πιάτο πατωμάτων χάλυβα. Κλήθηκε αρχικά σχεδιασμένο περίγραμμα πιάτο χάλυβα, το οποίο είναι το συλλογικό όνομα για όλα τα πιάτα χάλυβα που πιέζονται από τον Τύπο πιάτων.
Η πλάκα πατωμάτων αποτελείται από το γαλβανισμένο φύλλο χάλυβα με τη διαμόρφωση ρόλων, και η διατομή της είναι V-shaped, σε σχήμα υ, τραπεζοειδής ή παρόμοια. Χρησιμοποιείται κυρίως ως μόνιμο πρότυπο και μπορεί επίσης να επιλεχτεί για άλλους λόγους.
Τα πιό πρόωρα σχεδιασμένα περίγραμμα πιάτα χάλυβα χρησιμοποιήθηκαν κυρίως για τις πλάκες στεγών στο πάτωμα εργοστασίων, και αργότερα υπήρξαν σχεδιασμένα περίγραμμα πιάτα χάλυβα για τα πατώματα, τα οποία ταξινομήθηκαν βαθμιαία ως γέφυρα πατωμάτων.
