Λεπτομέρειες:
|
Υπηρεσία μεταπωλήσεων παρεχόμενη: | Μηχανικοί διαθέσιμοι στα μηχανήματα υπηρεσιών στο εξωτερικό | Εξουσιοδότηση: | 1 έτος |
---|---|---|---|
Βάρος: | 15 τ | Τάση: | 380V.50HZ.3Phase |
Διάσταση (L*W*H): | 14800*1050*1500mm | Όρος: | Νέος |
Υψηλό φως: | 30kw προστατευτικό κιγκλίδωμα εθνικών οδών που διαμορφώνει τη μηχανή,μηχανή προστατευτικών κιγκλιδωμάτων εθνικών οδών φρακτών οδών ταχείας κυκλοφορίας,15m/min προστατευτικό κιγκλίδωμα εθνικών οδών που διαμορφώνει τη μηχανή |

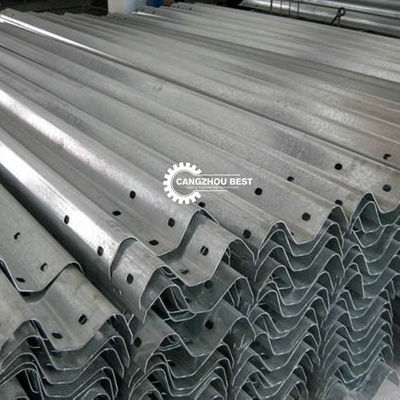

Οι προδιαγραφές του εμποδίου συντριβής ακτίνων χάλυβα W κυλούν τη διαμόρφωση της μηχανής:
|
1. Decoiler
Με δύο εκλεπτυμένους ηλεκτρικούς φουσκωτούς σφιγκτήρες, και την ικανότητα μεταφοράς του είναι 8 τόνοι. Η εσωτερική διάμετρος του υλικού ρόλων είναι περίπου 500 600mm, η μέγιστη διάμετρος της σπείρας χάλυβα είναι 1800mm. Η δύναμη μηχανών σφιγκτηρών είναι 2.2kw με την κανονική μηχανή 4 πόλων. Υιοθετήστε το μειωτή ταχύτητας ZQ250, η αναλογία ταχύτητάς της είναι 31:5.
2.Leveling μηχανή
Wallboard επτά-κύλινδρος leveler με το τσίμπημα δύο-ρόλων και την ισοπέδωση πέντε-ρόλων. Η ισοπεδώνοντας διάμετρος κυλίνδρων είναι 110mm. Η ισοπεδώνοντας μηχανή έχει πριν και μετά τον κάθετο ρόλο οδηγών. Ο λιμένας κολπίσκων τροφών που εξοπλίζεται με το NIP κυλά.
υλικό: 40Cr, αποσβημένη σκληρότητα: HRC48°~52°, δύναμη μηχανών: 7.5kw, κανονική μηχανή 6 πόλων, μειωτής ZQ350speed, αναλογία ταχύτητας: 20:49, arrester φρένο φ200.
3.Punching μηχανή
Υιοθετήστε punching τέσσερις-στηλών YL32-315 την υδραυλική μηχανή, και η υδραυλική δύναμη μηχανών σταθμών είναι 22kw. Ένα σύνολο punching δύο κυμάτων πιάτων προστατευτικών κιγκλιδωμάτων κύβου, σχεδίου και διαδικασίας κοπής κυρίως σύμφωνα με τα σχέδια σχεδίου των χρηστών. Το υλικό των ενθέτων φορμών και του τσιπ δυτών είναι χάλυβας κραμάτων Cr12MoV. Η punching μηχανή πριν και μετά από εξοπλισμένος με το διευθετήσιμο ρόλο οδηγών. (υλικό ρόλων οδηγών: Cr12MoV, σκληρότητα: HRC58º~60º) εκτός αυτού, εξόπλισε επίσης με ένα σύνολο εφεδρικού τσιπ λεπίδων και δυτών.
4.rapid σίτιση του υλικού μηχανισμού
Έχει δύο ζευγάρια των τροφοδοτών και απαιτεί ότι δύο γίνονται ένα.
τσίμπημα αυτόματα, δύναμη μηχανών: 2,2 KW, μειωτής ταχύτητας ZQ250, συμπίεση χέρι-στροφής
μήκος-μετρώντας συσκευή 5.Photoelectric
αριθμός: δύο ζευγάρια, μήκος περικοπών: 4320mm, ακρίβεια μήκους <>

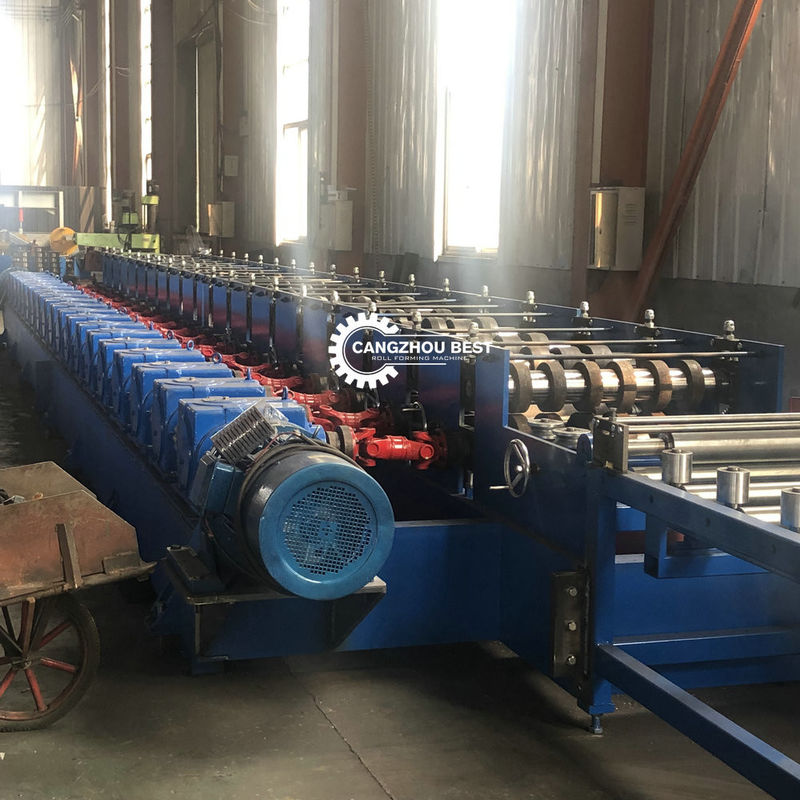

6. Κύρια μηχανή διαμόρφωσης
Αυτή η μονάδα περιλαμβάνει 11 διαδικασίες σχηματοποίησης με την ανεξάρτητη ανοικτή δομή αψίδων.
Το μηχανικό διαδίδοντας πλάτος: 550mm.
Υλικό αψίδων: , Που μετριάζεται.
Το μέγεθος διατομής στηλών: 80 X 70, με την ικανοποιητική δύναμη και την αξιόπιστη εξασφάλιση ποιότητας. Κάθετοι καθοδηγώντας αριθμοί κυλίνδρων: 3
Διάμετρος κυλίνδρων του κάθετου κυλίνδρου καθοδήγησης: 80
Υλικό: 40Cr χάλυβας, που αποσβήνεται και που μετριάζεται.
Φέρων τύπος: Η σταθερή επιφάνεια 7216, κανονισμός 32216, κάθε ένας έχει 4.
Αριθμοί κιβωτίου εργαλείων διπλός-άξονα: 1
Αριθμοί κιβωτίου εργαλείων μετάδοσης ενιαίος-άξονων: 9
Συντελεστής λοξοτμήσεων: M=9
Υλικό κιβωτίων εργαλείων: HT200.
Δύναμη οικοδεσποτών: 45KW ρ, ηλεκτρομαγνητική ρύθμιση ταχύτητας,
Μειωτής ταχύτητας: ZQ650
Αναλογία ταχύτητας: 48.57
Χρήση διπλή κίνηση αλυσίδων 1 ίντσας μεταξύ του κιβωτίου εργαλείων μετάδοσης καθολικός άξονας μετάδοσης μεταξύ των άξονων κυλίνδρων, και ο καθολικός τύπος is140-275 άξονων μετάδοσης. Χρήση διπλή κίνηση αλυσίδων 1,5 ίντσας μεταξύ του μειωτή ταχύτητας.
7.Forming φόρμα
Ένα σύνολο κύβου διαμόρφωσης ρόλων πιάτων προστατευτικών κιγκλιδωμάτων δύο κυμάτων, που σχεδιάζεται και που υποβάλλεται σε επεξεργασία σύμφωνα με τα εθνικά πρότυπα. Το υλικό είναι GCr15, και η γενική σκληρότητα απόσβεσης είναι HRC58°~ 62°.
8.material λήψη της πλατφόρμας
Υλικός λαμβάνων σταθμός τύπων κυλίνδρων, μήκος 5m, χάλυβας 6# που ενώνεται στενά.
9.Control σύστημα
Κοινό σύστημα ελέγχου. Μπορέστε με το χέρι και αυτόματα να ελέγξετε την αρμονία των διάφορων μερών ολόκληρης της γραμμής παραγωγής.
10.Others
Η συνολική δύναμη εξοπλισμού είναι 78.9Kw, με το πλάτος μήκους 30000mm * 4000mm *. Το μέγιστο ύψος κυλίσματος είναι 85mm, το μέγιστο πάχος κυλίσματος είναι 4.0mm, και η μέγιστη ταχύτητα κυλίσματος είναι 3 ~ 12m/min. που τα δομικά υλικά του καθίσματος μηχανών συγκόλλησης πρέπει να καλύψουν τις απαιτήσεις, η ένωση πρέπει να είναι μέχρι τα εθνικά πρότυπα. Ο εξοπλισμός μετά από τον καθαρισμό σκουριάς πρέπει αρχικά να ντυθεί με το ειδικό αντιοξειδωτικό χρώμα χάλυβα που καλύπτει περιεκτικά, και να ντυθεί έπειτα με υψηλό - ποιότητα topcoat. Το περιστρεφόμενο μέρος πρέπει να διαιρεθεί με το προειδοποιώντας χρώμα.
5 τόνοι decoiler
Διάμετρος: επέκταση 460520mm.
Επέκταση: Χειρωνακτικός
Ικανότητα: 3000kg ανά mandrel
Ανώτατο πλάτος σπειρών: 500mm
Punching
χρησιμοποίηση υδραυλικού punching
dia κυλίνδρων πετρελαίου: 180mm
πίεση εργασίας: 30mpa
υλικό φορμών: Αποσβημένο Cr12Mov 58°-62°
υδραυλική δύναμη: 7.5KW
μέγεθος: 1.5m long*1.1m wide*1.2m υψηλό
Κοπή
υδραυλική κοπή
υλικό μαχαιριών: Cr12, αποσβημένο 58°-62°
dia κυλίνδρων πετρελαίου: 250mm
πίεση εργασίας: 60mpa
λειτουργώντας ταξίδι: 80mm
Σύστημα κιβωτίων ελέγχου
Προμηθευτής δύναμης: 380V, 50 Hz, τριφασικά (ρυθμισμένος με το requestment)
Μέτρηση μήκους & ποσότητας αυτόματα
Μήκος & ποσότητα που ελέγχονται από το PLC
Η ανακρίβεια μήκους μπορεί να τροποποιηθεί εύκολα.
Πίνακας ελέγχου: Διακόπτης κουμπί-τύπων και οθόνη αφής
Η γλώσσα στην οθόνη αφής: Αγγλικά και κινέζικα
Μονάδα του μήκους: χιλιοστόμετρο (αναμμένο το πίνακα ελέγχου)
Έξω τεθειμένοι πίνακες
Υιοθετεί τον ενωμένο στενά χάλυβα και τον υποστηριγμένο κύλινδρο για να διαβιβάσει τα προϊόντα.
Μέγεθος: 4000*1350*1000mm
Πρίν φορτώνουμε στο εμπορευματοκιβώτιο, θα ελέγξουμε τη μηχανή πρώτα
Δεύτερον, κάνετε κάποια προστασία στη μηχανή, όπως, mpaint η σπείρα στον κύλινδρο και τον άξονα, σε περίπτωση που ο κύλινδρος και shast η αποκτημένη διάβρωση και σκουριασμένος κατά τη διάρκεια της μακροπρόθεσμης παράδοσης
Τρίτον, θα κάνουμε την πλαστική τη συσκευασία στα εύκολα μέρη ζημίας, και θα καθορίσουμε όλα τα μέρη στο εμπορευματοκιβώτιο από το σχοινί χαλύβδινων συρμάτων, και θα εξασφαλίσουμε τη μηχανή δεν θα βλάψουμε κατά τίναγμα στη θάλασσα.
Επιτέλους, θα πάρουμε την τις φωτογραφίες για τον πελάτη κατά φόρτωση στο εμπορευματοκιβώτιο.
